IQS-Steckanschlüsse werden je nach Baureihe in der Pneumatik, Druckluftverteilung und Vakuumtechnik eingesetzt oder sie eignen sich speziell für den Einsatz mit Flüssigkeiten, Lebensmitteln, milden Chemikalien und ungeölter Druckluft.
Standard-3/2-Wege Absperrventil mit Außengewinde und Steckanschluss geeignet für Druckluft und neutrale Gase in sehr kompakter Bauform zur Verwendung mit PU-, PA-, PTFE-Schläuchen und TKB-Rohr von 6 bis 12 mm.
Werkstoffe
Körper: Messing vernickelt / PA 66
Lösering: PA 66
Dichtung: NBR
Haltekrallen: Edelstahl
Patrone: ZnDC verzinkt
Temperaturbereich: -20°C bis +80°CBetriebsdruck: -0,95 bis 20 barFunktionsprinzip: Die 3/2-Wegeventile sperren den Luftstrom ab und entlüften die Sekundärseite.
Technische Daten
D Ømm
R (Außengewinde)Zoll
6,0
1/8"
6,0
1/4"
6,0
3/8"
8,0
1/8"
8,0
1/4"
8,0
3/8"
10,0
1/4"
10,0
1/8"
10,0
1/2"
12,0
1/4"
12,0
3/8"
12,0
1/2"
3/2-Wege Absperrventil mit Außengewinde für Druckluft und neutrale Gase zur Verwendung mit PU-, PA-, PTFE-Schläuchen und TKB-Rohr von 3 - 12 mm in sehr kompakter Bauform.
Werkstoffe
Körper: Messing vernickelt / PA 66
Lösering: PA 66
Dichtung: NBR
Haltekrallen: Edelstahl
Patrone: ZnDC verzinkt
Temperaturbereich: -20°C bis +80°C Betriebsdruck: -0,95 bis 20 bar
Funktionsprinzip: Die 3/2-Wegeventile sperren den Luftstrom ab und entlüften die Sekundärseite.Anwendungsbeispiel: Zur Ansteuerung von einfachwirkenden Kleinzylindern oder zur Absperrung von kleineren pneumatischen Baugruppen.
Standard-3/2-Wege Absperrventil mit Steckanschluss geeignet für Druckluft und neutrale Gase in sehr kompakter Bauweise zur Verwendung mit PU-, PA-, PTFE-Schläuchen und TKB-Rohr von 6 - 12 mm.
Werkstoffe
Körper: Messing vernickelt / PA 66
Lösering: PA 66
Dichtung: NBR
Haltekrallen: Edelstahl
Patrone: ZnDC verzinkt
Temperaturbereich: -20°C bis +80°CBetriebsdruck: -0,95 bis 20 barFunktionsprinzip: Die 3/2-Wegeventile sperren den Luftstrom ab und entlüften die Sekundärseite.
Standard 3/2-Wege Absperrventil mit zylindrischem Außengewinde geeignet für Druckluft und neutrale Gase zur Verwendung mit PU-, PA-, PTFE-Schläuchen und TKB-Rohr von 3 - 12 mm in sehr kompakter Bauform.
Werkstoffe
Körper: Messing vernickelt / PA 66
Lösering: PA 66
Dichtung: NBR
Haltekrallen: Edelstahl
Patrone: ZnDC vernickelt
Temperaturbereich: -20°C bis +80°C Betriebsdruck: -0,95 bis 20 bar
Funktionsprinzip: Die 3/2-Wegeventile sperren den Luftstrom ab und entlüften die Sekundärseite.Anwendungsbeispiel: Zur Ansteuerung von einfachwirkenden Kleinzylindern oder zur Absperrung von kleineren pneumatischen Baugruppen.
Standard-Absperrhahn mit Steckanschluss geeignet für Druckluft und neutrale Gase zur Verwendung mit PU-, PA-, PTFE-Schläuchen und TKB-Rohr von 6 - 12 mm.
Werkstoffe
Körper: Messing vernickelt / PPS
Dichtung: NBR
Haltekralle: Edelstahl
Patrone: ZnDC / Messing vernickelt
Lösering: PBT
Funktionsprinzip: Die Absperrhähne sperren den Luftstrom ab und trennen damit zwei Systeme voneinander. Eine Entlüftung findet nicht statt.Vorteile: sehr kompakte BauformTemperaturbereich: -20°C bis +80°CBetriebsdruck: -0,95 bis 20 bar
Gerade CK-Drehverschraubung, Messing vernickelt, für langsame Drehbewegungen, z. B. um das Verdrehen von Schläuchen zu vermeiden. 360° schwenkbar.
Werkstoffe
Körper: Messing vernickelt
Dichtung: PTFE
Temperaturbereich: -20°C bis max. +80°C Betriebsdruck: -0,95 bis 20 bar
CK-Schnellverschraubungen aus Kunststoff (POM) kommen insbesondere dort zur Anwendung, wo es die technischen Rahmenbedingen nicht ermöglichen, Steckanschlüsse einzusetzen. Etwa bei starken Bewegungen zwischen Schlauch und Anschluss, bei Vakuumanwendungen oder überall dort, wo sehr weiche Schläuche eingesetzt werden.
Die chemische Beständigkeit des Materials ist gut gegenüber verdünnte Säuren und Laugen, Öle, Benzin, Alkohol und heißem Wasser. CK-Schnellverschraubungen sind ideal zum Verbinden von Kunststoffleitungen mit definierten Schlauchinnen- und Schlauchaußendurchmesser-Kombinationen. Vorwiegend werden CK-Schnellverschraubungen aus Kunststoff (POM) mit Schläuchen aus Polyurethan, Polyamid, PE oder PTFE eingesetzt.
Werkstoffe
Körper: Kunststoff (POM)
Kontermuttern: Aluminium, Messing
Temperaturbereich: - 10°C bis max. +60°CBetriebsdruck: - 0,99 bis 10 bar (bei +20°C)Nicht für die Verwendung mit konzentrierten Säuren und Oxidationsmitteln wie z. B. Wasserstoffperoxid.
Technische Daten
Für Schlauchaußen x innen-Ø
Kontermuttern
Schottgewinde
Emax (E)
6 x 4 mm
Aluminium
M 10x1
12
8 x 4 mm
Aluminium
M 12x1
12
11,6 x 9 mm
Messing
M 16x1
8
CK-Schnellverschraubungen aus Kunststoff (POM) kommen insbesondere dort zur Anwendung, wo es die technischen Rahmenbedingen nicht ermöglichen, Steckanschlüsse einzusetzen. Etwa bei starken Bewegungen zwischen Schlauch und Anschluss, bei Vakuumanwendungen oder überall dort, wo sehr weiche Schläuche eingesetzt werden.
Die chemische Beständigkeit des Materials ist gut gegenüber verdünnte Säuren und Laugen, Öle, Benzin, Alkohol und heißem Wasser. CK-Schnellverschraubungen sind ideal zum Verbinden von Kunststoffleitungen mit definierten Schlauchinnen- und Schlauchaußendurchmesser-Kombinationen. Vorwiegend werden CK-Schnellverschraubungen aus Kunststoff (POM) mit Schläuchen aus Polyurethan, Polyamid, PE oder PTFE eingesetzt.
Nicht für die Verwendung mit konzentrierten Säuren und Oxidationsmitteln wie z. B. Wasserstoffperoxid.
Körper: Kunststoff (POM)
Dichtung: ohne Dichtung
Temperaturbereich: -10°C bis max. +60°C Betriebsdruck: -0,99 bis 10 bar
CK-Winkel-Drehverschraubung, Messing vernickelt, für langsame Drehbewegungen, z. B. um das Verdrehen von Schläuchen zu vermeiden. 360° schwenkbar.
Werkstoffe
Körper: Messing vernickelt
Dichtung: FKM
Temperaturbereich: -20°C bis max. +150°C Betriebsdruck: -0,95 bis 20 bar
CK-Winkel-Drehverschraubung, Messing vernickelt, für langsame Drehbewegungen, z. B. um das Verdrehen von Schläuchen zu vermeiden. 360° schwenkbar.
Werkstoffe
Körper: Messing vernickelt
Dichtung: NBR
Temperaturbereich: -20°C bis max. +80°C Betriebsdruck: -0,95 bis 20 bar
Standard-Differenzdruckregler vordruckabhängig mit Außengewinde geeignet für Druckluft und neutrale Gase zur Verwendung mit PU-, PA-, PTFE-Schläuchen und TKB-Rohr von 4 - 8 mm.
Werkstoffe
Körper: Messing vernickelt/PBT
Dichtung: NBR
Haltekrallen: Edelstahl
Patrone: ZnDC vernickelt
Funktion: Wenn der Primärdruck von der Gewindeseite her angelegt wird, tritt an der Anschlussseite ein um die eingestellte Druckdifferenz reduzierter Druck aus. In entgegengesetzter Richtung kann die Druckluft durch einen Bypass ungedrosselt fließen. Der Druckregler kann also hinter einem Ventil eingesetzt werden.
Betriebsdruck: 0 bis 9 bar Druckregelbereich: 2 bis 6 bar
Technische Daten
A Ømm
P (Außengewinde)Zoll
4,0
M5
4,0
1/8" (9,7 mm)
6,0
1/8" (9,7 mm)
6,0
1/4" (13,2 mm)
8,0
1/4" (13,2 mm)
Drosselrückschlagventil, abluftregelnd geeignet für geölte und ungeölte Druckluft und neutrale Gase zur Verwendung mit PU- und PA-Schläuchen von 3 mm.
Werkstoffe
Körper: Messing vernickelt / PA 66
Lösering: PA 66
Dichtung: NBR
Haltekrallen: Edelstahl
Patrone: ZnDC verzinkt
Vorteile
kompakte Bauform
einfache Verstellung ohne Werkzeug möglich
Funktionsprinzip: Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.
Temperaturbereich: 0°C bis +60°CBetriebsdruck: -0,95 bis 10 bar
Drosselrückschlagventil, abluftregelnd geeignet für Druckluft und neutrale Gase zur Verwendung mit PU-, PA-, PTFE-Schläuchen und TKB-Rohr von 4 - 12 mm.
Werkstoffe
Körper: Messing vernickelt / PA 66
Lösering: PA 66
Dichtung: NBR
Haltekrallen: Edelstahl
Patrone: ZnDC verzinkt
Vorteile
kompakte Bauform
einfache Verstellung ohne Werkzeug möglich
Funktionsprinzip: Drosselrückschlagventile drosseln den Durchfluss in einer Richtung, in der anderen Richtung ist der Durchfluss ungedrosselt. Standardform sind die Drosselrückschlagventile "abluftregelnd". Sind diese in z.B. einen Zylinder eingeschraubt, ermöglichen diese einen gleichmäßigen Lauf ohne Slip-Stick-Effekt. Bei Zylindern mit kleinem Volumen (kleiner Durchmesser/geringer Hub), werden Drosselrückschlagventile in der Sonderform "zuluftregelnd" eingesetzt.
Temperaturbereich: -20°C bis +80°CBetriebsdruck: -0,95 bis 20 bar

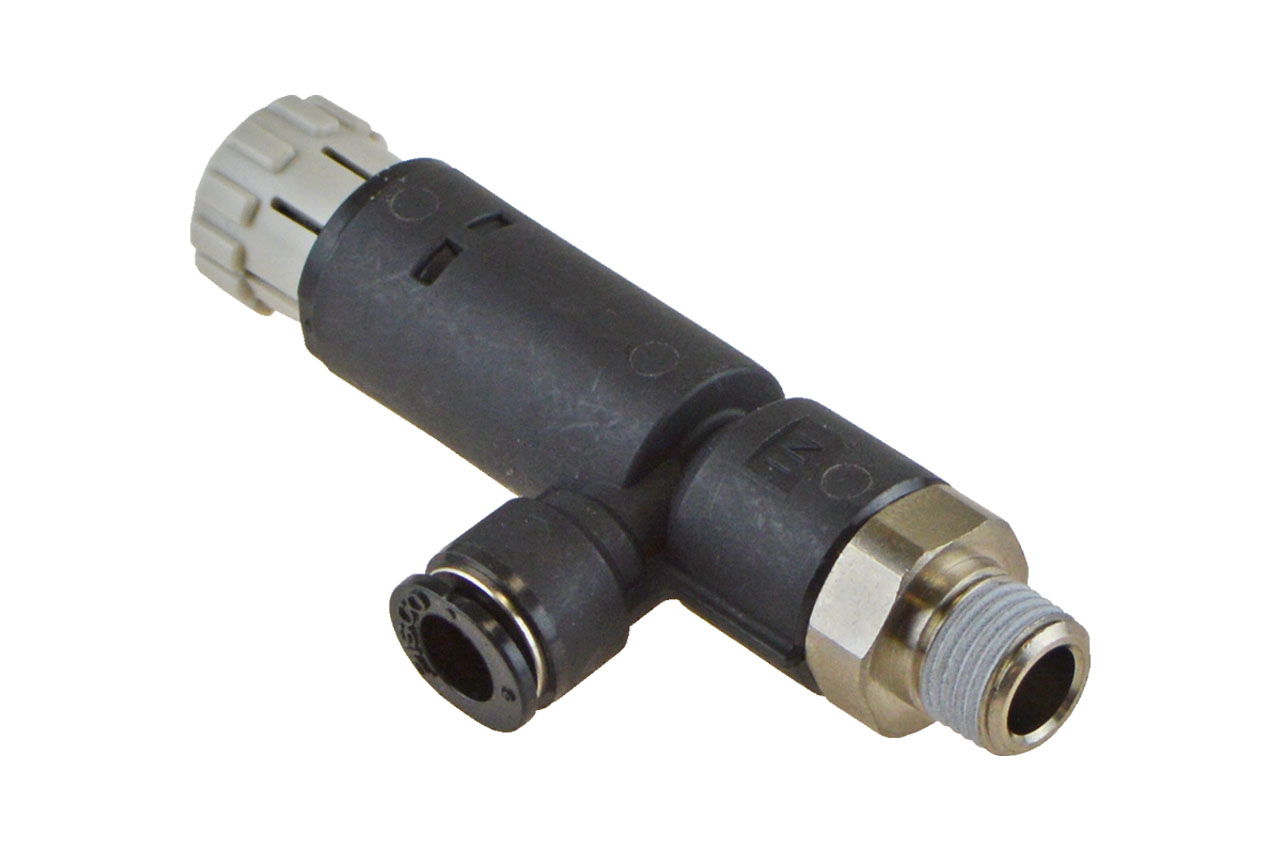

Standard-Druckregelventil ohne Manometer geeignet für Druckluft und neutrale Gase zur Verwendung mit PU-, PA-, PTFE-Schläuchen und TKB-Rohr von 4 - 8 mm.
Werkstoffe
Körper: Messing vernickelt/PBT
Dichtung: NBR
Haltekrallen: Edelstahl
Patrone: ZnDC vernickelt
Funktion: Wenn der Primärdruck von G (Gewinde) her einströmt, tritt an der Anschlussseite (D Ø) reduzierter Druck aus. Die kompakte Konstruktion mit eingebautem Schnellanschlussstück erlaubt eine flexible Montage. Der Regler ist mit einer Überdruckabsicherung versehen, was die Einstellung von pneumatischen Einrichtungen besonders vereinfacht.
Betriebsdruck: 0 bis 9 barDruckregelbereich: 1 bis 8 bar (Manometeranzeige 0,1 bis 0,8 MPa)
Standard-Druckregelventil mit Manometer geeignet für Druckluft und neutrale Gase zur Verwendung mit PU-, PA-, PTFE-Schläuchen und TKB-Rohr von 4 - 8 mm.
Werkstoffe
Körper: Messing vernickelt/PBT
Dichtung: NBR
Haltekrallen: Edelstahl
Patrone: ZnDC vernickelt
Funktion: Wenn der Primärdruck von G (Gewinde) her einströmt, tritt an der Anschlussseite (D Ø) reduzierter Druck aus. Die kompakte Konstruktion mit eingebautem Schnellanschlussstück erlaubt eine flexible Montage. Der Regler ist mit einer Überdruckabsicherung versehen, was die Einstellung von pneumatischen Einrichtungen besonders vereinfacht.
Betriebsdruck: 0 bis 9 bar Druckregelbereich: 1 bis 8 bar (Manometeranzeige 0,1 bis 0,8 MPa)
Technische Daten
D Ømm
G (Außengewinde)Zoll
4,0
M5
4,0
1/8" (9,7 mm)
6,0
1/8" (9,7 mm)
6,0
1/4" (13,2 mm)
8,0
1/4" (13,2 mm)
IQS-Standard-Stecknippel mit Außengewinde geeignet für geölte und ungeölte Druckluft, neutrale Gase, Wasser (Wasser bis max. 60°C darf nur nach Freigabe der Rahmendaten durch uns verwendet werden) zur Verwendung mit PU-, PA-, PTFE-Schläuchen und TKB-Rohr von 4 - 16 mm.
Werkstoffe
Körper: Messing vernickelt / PA 66
Lösering: PA 66 (M3 Stahl vernickelt / PA 66)
Dichtung: NBR
Haltekrallen: Edelstahl
Patrone: ZnDC verzinkt
Vorteile
große Produktvielfalt
hohe Dichtigkeit durch Lippendichtung
Temperaturbereich: -20°C bis +80°C Betriebsdruck: -0,95 bis 20 bar
IQS-Big-Stecknippel mit zylindrischem Außengewinde geeignet für geölte und ungeölte Druckluft, neutrale Gase und Kaltwasser zur Verwendung mit PA-Schläuchen von 15 bis 28 mm.
Werkstoffe
Körper: POM (Ø 28: Messing / POM, Ø 32: PP)
Dichtung: NBR
Vorteile
ideal für Druckluftverteilung in Hallen, Gebäuden, usw.
zahlreiche Zulassungen (nicht Ø 32): FDA, DVGW W 270, KTW, NSF 51 & 61
Temperaturbereich: -20°C bis max. +70°CBetriebsdruck: -0,95 bis 10 bar (70°C max. 7 bar)
