1-Ohr Klemmschelle W1 verzinkt mit Einlegering
0,36 €*
Artikel lagernd. Lieferzeit 2-4 Werktage²
1-Ohr-Klemmeschelle aus hochglanzverzinktem Stahl mit Einlegering aus AISI 301/V2A zur einfachen Montage mit einer Zange geeignet für glattwandige Schläuche und Steuerleitungen. Sie ist komplett aus verzinktem Stahl für geringe Anforderung an die Korrosionsbeständigkeit.

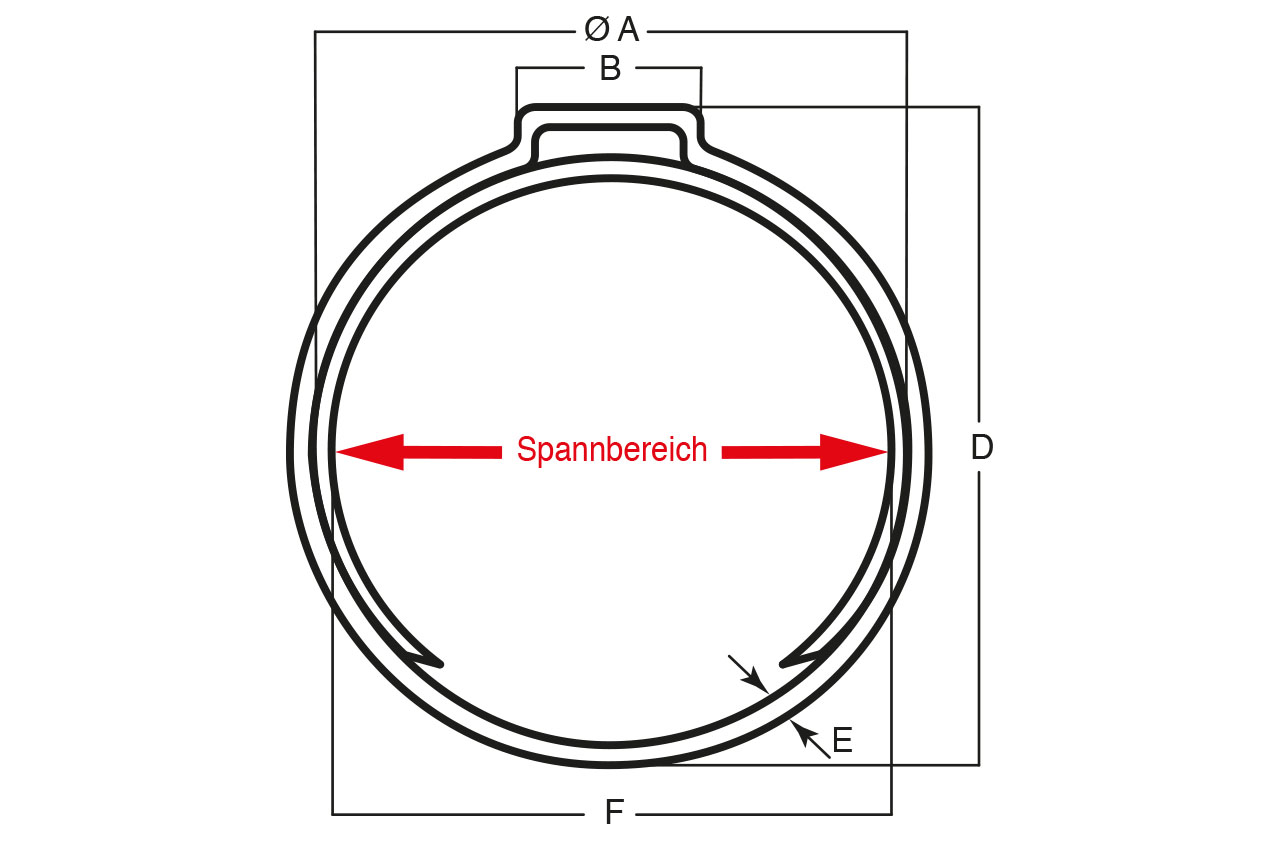

Der Spannbereich entspricht dem Innendurchmesser der Schellen. (s. Grafik)
Bitte beachten Sie bei der Auswahl der Schellen, dass bei den Schläuchen im Shop der Innendurchmesser angegeben ist!
(Außenmaß = Innendurchmesser + 2 x Wandstärke)
Technische Daten
| Ø Spannbereich min. - max. mm |
A ± 0,30 mm |
B ± 0,20 mm |
Bandbreite ± 0,30 mm |
D ± 0,40 mm |
E ± 10% mm |
F ± 0,30 mm |
Breite Einlegering ± 0,30 mm |
| 7,5 - 8,5 | 9,3 | 5,5 | 6,0 | 13,0 | 0,8 | 8,5 | 7,8 |
| 8,2 - 9,5 | 10,3 | 6,0 | 6,0 | 14,0 | 0,8 | 9,5 | 7,8 |
| 9,0 - 10,5 | 11,3 | 6,5 | 6,5 | 15,0 | 0,8 | 10,5 | 7,8 |
| 10,0 - 11,5 | 12,3 | 7,0 | 6,5 | 16,0 | 0,8 | 11,5 | 7,8 |
| 10,5 - 12,5 | 13,3 | 7,5 | 6,5 | 17,0 | 0,9 | 12,5 | 7,8 |
| 11,5 - 13,3 | 14,3 | 8,0 | 7,0 | 18,5 | 1,0 | 13,3 | 8,8 |
| 13,0 - 15,3 | 16,3 | 8,5 | 7,0 | 20,5 | 1,1 | 15,3 | 8,8 |
| 15,0 - 17,3 | 18,5 | 9,5 | 7,0 | 23,0 | 1,2 | 17,3 | 8,8 |
| Artikelbezeichnung: | Klemmschelle |
|---|---|
| Bandbreite: | 6 mm, 6,5 mm, 7 mm |
| Werkstoff: | Stahl (verzinkt) |
