Rohrleitungssysteme

PVC-U Kugelhahn allseits mit Klebemuffen als Verschraubung und PE-Kugeldichtung. PN 10. Kugel mit T-Bohrung. Verwendbar für Druck- und Saugleitungen zum Durchleiten von Wasser, vielen anorganischen Chemikalien, vielen Säure-, Alkali- und Salzlösungen. Die PVC-U Klebefittings werden mit dem PVC-Rohr dauerhaft verklebt und sind ideal für die über- und unterirdische Installation. Vor der Inbetriebnahme immer eine Dichtigkeitsprüfung durchführen! Eigenschaften hohe Abriebfestigkeit weichmacherfreier Kunststoff sehr gute chemische Beständigkeit Temperaturbereich: 0 bis 45°C, kurzzeitig bis 60°C Technische Daten D Innen-Ømm DNmm 20,0 15,0 25,0 20,0 32,0 25,0 40,0 32,0 50,0 40,0 63,0 50,0

PVC Absperrklappe komplett mit DIN-Flanschbuchsen, Schrauben und Muttern.

Der Absperrschieber aus PVC-U mit beidseitigen Klebemuffen ist perfekt geeignet für Poolverrohrung und Teichbau. Er bietet eine zuverlässige Lösung für die Durchflussregelung in verschiedenen Wasseranwendungen und ist dabei beständig gegen leichte Säuren, Wasser, Salzwasser und Chlor. Eigenschaften aus PVC-U und beidseitig mit Klebemuffe ober- und unterirdisch einsetzbar geeignet für die Durchflussregelung bei minimalem Leitungsraum< einfache Ventilhandhabung wird mit einem Sicherheitsclip geliefert, um ein unbeabsichtigtes Schließen des Ventils zu verhindern (siehe Bild 3) wird vorzugsweise in Schwimmbädern, Spas und Abwasserkanälen verwendet Einbau in Rohrleitungssysteme mit Betriebsdrücken bis 3,5 bar Temperaturbereich: 0°C bis +45°C (kurzzeitig bis +60°C) Technische Daten Innen-Ø (d)mm Amm Bmm Cmm H1mm H2mm Lmm L1mm 50 72 36 76 207 157 85 31 63 84 42 76 235 177 100 38

Abzweige in verschiedenen Nennweiten in mm mit jeweils 87°.

PVC-U Abzweige 45°, allseits mit Klebemuffe zur Anwendung in der Wasserbeförderung, Industrie, Landwirtschaft und im Bereich Pool-, Schwimmbadbau. Verwendbar für Druck- und Saugleitungen zum Durchleiten von Wasser, vielen anorganischen Chemikalien, vielen Säure-, Alkali- und Salzlösungen. Die PVC-U Klebefittings werden mit dem PVC-Rohr dauerhaft verklebt und sind ideal für die über- und unterirdische Installation. Vor der Inbetriebnahme immer eine Dichtigkeitsprüfung durchführen! Eigenschaften hohe Abriebfestigkeit weichmacherfreier Kunststoff sehr gute chemische Beständigkeit Temperaturbereich: 0 bis +45°C, kurzzeitig bis +60°C Technische Daten Innen-Ømm Betriebsdruckbar 20,0 16,0 25,0 16,0 32,0 16,0 40,0 16,0 50,0 16,0 63,0 16,0 75,0 10,0 90,0 10,0 110,0 10,0 125,0 10,0 140,0 10,0 160,0 6,0 200,0 6,0 250,0 6,0

Anbohrschelle 63 mm mit 1/2" (18,7 mm) Innengewinde aus PP (Polypropylen) für die Verwendung mit PE & PVC Rohren. Befestigung per Klemmleisten und Dichtung aus NBR. Die Anbohrschellen eignen sich aufgrund der verwendeten Werkstoffe für die Beförderung von flüssigen Nahrungsmitteln. Betriebsdruck: max. 10 bar

Innengewinde-Anbohrschelle mit Doppel-Abzweigung und Metall-Stützhülse PN 16 aus PP (Polypropylen) für die Verwendung mit PE- und PVC-Rohren. Komplett mit Schrauben und NBR-Gummi-Dichtung.Die Anbohrschellen eignen sich aufgrund der verwendeten Werkstoffe neben der Wasserbeförderung auch für die Beförderung von flüssigen Nahrungsmitteln. Betriebsdruck: 16 bar bei einer Temperatur von +20°C Materialien Körper und Deckel (A) - schwarze Polypropylen-Copolymere mit hoher UV-Widerstandsfähigkeit Dichtung (B) - spezieller elastomerischer Acrylonitril-Gummi (NBR) 70 Shore A Verstärkungsring (C) - Niro-Stahl AISI 430 UNI X8Cr17, W.Nr. 148289 für Ausführungen 105/106 Schraubenmaterial (D) - Sechskantschrauben und Muttern aus verzinktem/verchromtem Stahl UNI 5739, Muttern gem. Norm UNI 5588 Gesundheitliche VorschriftenDie Linie der Anbohrschellen eignet sich zur Leitung von Flüssigkeiten für den Lebensmittelgebrauch, da die verwendeten Materialien mit den geltenden nationalen und internationalen Vorschriften konform sind. Prüfnormen für PE-Rohre: UNI 7990, DIN 8074, UNI EN 12201 für Gewinde / Druckwiderstand: UNI ISO 7/1  UNI ISO 228/1, ANSI ASME B1-20.1 nach internationalem Prüfstandard: ISO 13460

Anbohrschelle mit Innengewinde aus PP (Polypropylen) für die Verwendung mit PE- und PVC-Rohren. Komplett mit Schrauben und NBR-Gummi-Dichtung.Die Anbohrschellen eignen sich aufgrund der verwendeten Werkstoffe für die Beförderung von flüssigen Nahrungsmitteln. Betriebsdruck: max. 6 bis 16 bar (größenabhängig - siehe Tabelle) bei einer Temperatur von +20°C Materialien Körper und Deckel (A) - schwarze Polypropylen-Copolymere mit hoher UV-Widerstandsfähigkeit Dichtung (B) - spezieller elastomerischer Acrylonitril-Gummi (NBR) 70 Shore A Verstärkungsring (C) - Niro-Stahl AISI 430 UNI X8Cr17, W.Nr. 148289 für Ausführungen 105/106 Schraubenmaterial (D) - Sechskantschrauben und Muttern aus verzinktem/verchromtem Stahl UNI 5739, Muttern gem. Norm UNI 5588 Gesundheitliche VorschriftenDie Linie der Anbohrschellen eignet sich zur Leitung von Flüssigkeiten für den Lebensmittelgebrauch, da die verwendeten Materialien mit den geltenden nationalen und internationalen Vorschriften konform sind. Prüfnormen für PE-Rohre: UNI 7990, DIN 8074, UNI EN 12201 für Gewinde / Druckwiderstand: UNI ISO 7/1  UNI ISO 228/1, ANSI ASME B1-20.1 nach internationalem Prüfstandard: ISO 13460 Technische Daten Innen-Ømm InnengewindeZoll Anzahl SchraubenStück Metall-Stützhülse  Betriebsdruckbar bei +20°C 20,0 1/2" (18,7 mm) 2 - 10 25,0 1/2" (18,7 mm), 3/4" (24,2 mm) 2 - 16 32,0 1/2" (18,7 mm), 3/4" (24,2 mm), 1" (30,3 mm) 2 nur 3/4" IG 16 40,0 1/2" (18,7 mm), 3/4" (24,2 mm), 1" (30,3 mm) 2 nur 3/4" IG 16 50,0 1/2" (18,7 mm), 3/4" (24,2 mm), 1" (30,3 mm), 1 1/4" (39,0 mm) 2 (1/2", 1 1/4" IG 4 Stück) nur 1 1/4" IG 16 63,0 1/2" (18,7 mm), 3/4" (24,2 mm), 1" (30,3 mm) 4 - 16 63,0 1 1/4" (39,0 mm) 4 - 10 63,0 1 1/2" (44,9 mm) 4 mit Metall-Stützhülse 12,5 75,0 1/2" (18,7 mm), 3/4" (24,2 mm), 1" (30,3 mm) 4 nur 1/2" IG, 1" IG 16 75,0 1 1/4" (39,0 mm), 1 1/2" (44,9 mm), 2" (56,7 mm) 4 mit Metall-Stützhülse 12,5 90,0 3/4" (24,2 mm), 1" (30,3 mm) 4 nur 1" IG 16 90,0 1 1/4" (39,0 mm), 1 1/2" (44,9 mm), 2" (56,7 mm) 4 mit Metall-Stützhülse 12,5 110,0 3/4" (24,2 mm), 1" (30,3 mm) 4 - 16 110,0 1 1/2" (44,9 mm), 2" (56,7 mm) 4 mit Metall-Stützhülse 12,5 110,0 3" (85,0 mm) 4 mit Metall-Stützhülse 6 125,0 1 1/2" (44,9 mm), 2" (56,7 mm) 4 mit Metall-Stützhülse 6 140,0 1" (30,3 mm), 1 1/2" (44,9 mm), 2" (56,7 mm) 6 nur 1 1/2" IG, 2" IG 6 160,0 3/4" (24,2 mm), 1" (30,3 mm), 1 1/2" (44,9 mm) 6 - 6 160,0 2" (56,7 mm), 3" (85,0 mm), 4" (110,1 mm) 6 mit Metall-Stützhülse 6 180,0 1 1/2" (44,9 mm) 6 - 6 200,0 1 1/2" (44,9 mm), 2" (56,7 mm), 3" (85,0 mm) 6 mit Metall-Stützhülse 6 225,0 1" (30,3 mm), 2" (56,7 mm) 6 mit Metall-Stützhülse 6 250,0 1" (30,3 mm), 2" (56,7 mm), 3" (85,0 mm) 6 - 6 315,0 1 1/2" (44,9 mm), 3" (85,0 mm) 6 - 6

Anbohrschelle mit Innengewinde aus PP (Polypropylen) für die Verwendung mit PE- und PVC-Rohren. Komplett mit Schrauben und NBR-Gummi-Dichtung.Die Anbohrschellen eignen sich aufgrund der verwendeten Werkstoffe für die Beförderung von flüssigen Nahrungsmitteln. Verstärktes Modell: Mit einem Verstärkungsring aus rostfreiem Edelstahl. Betriebsdruck: max. 10 bis 16 bar (größenabhängig - siehe Tabelle) bei einer Temperatur von +20°C Materialien Körper und Deckel (A) - schwarze Polypropylen-Copolymere mit hoher UV-Widerstandsfähigkeit Dichtung (B) - spezieller elastomerischer Acrylonitril-Gummi (NBR) 70 Shore A Verstärkungsring (C) - INOX-Stahl AISI 430 nur für Typ 105 – 106 Schraubenmaterial (D) - Sechskantschrauben und Muttern aus verzinktem/verchromtem Stahl UNI 5739, Muttern gem. Norm UNI 5588 Gesundheitliche VorschriftenDie Linie der Anbohrschellen eignet sich zur Leitung von Flüssigkeiten für den Lebensmittelgebrauch, da die verwendeten Materialien mit den geltenden nationalen und internationalen Vorschriften konform sind. Prüfnormen für PE-Rohre: UNI 7990, DIN 8074, UNI EN 12201 für Gewinde / Druckwiderstand: UNI ISO 7/1  UNI ISO 228/1, ANSI ASME B1-20.1 nach internationalem Prüfstandard: ISO 13460 Technische Daten Innen-Ømm InnengewindeZoll Anzahl SchraubenStück Betriebsdruckbar bei +20°C 20,0 1/2" (18,7 mm) 2 10 25,0 1/2" (18,7 mm), 3/4" (24,2 mm) 2 16 32,0 1/2" (18,7 mm), 3/4" (24,2 mm), 1" (30,3 mm) 2 16 40,0 3/4" (24,2 mm), 1" (30,3 mm) 2 16 50,0 3/4" (24,2 mm), 1" (30,3 mm) 2 16 63,0 1/2" (18,7 mm), 3/4" (24,2 mm) 4 16 63,0 1 1/4" (39,0 mm) 4 10

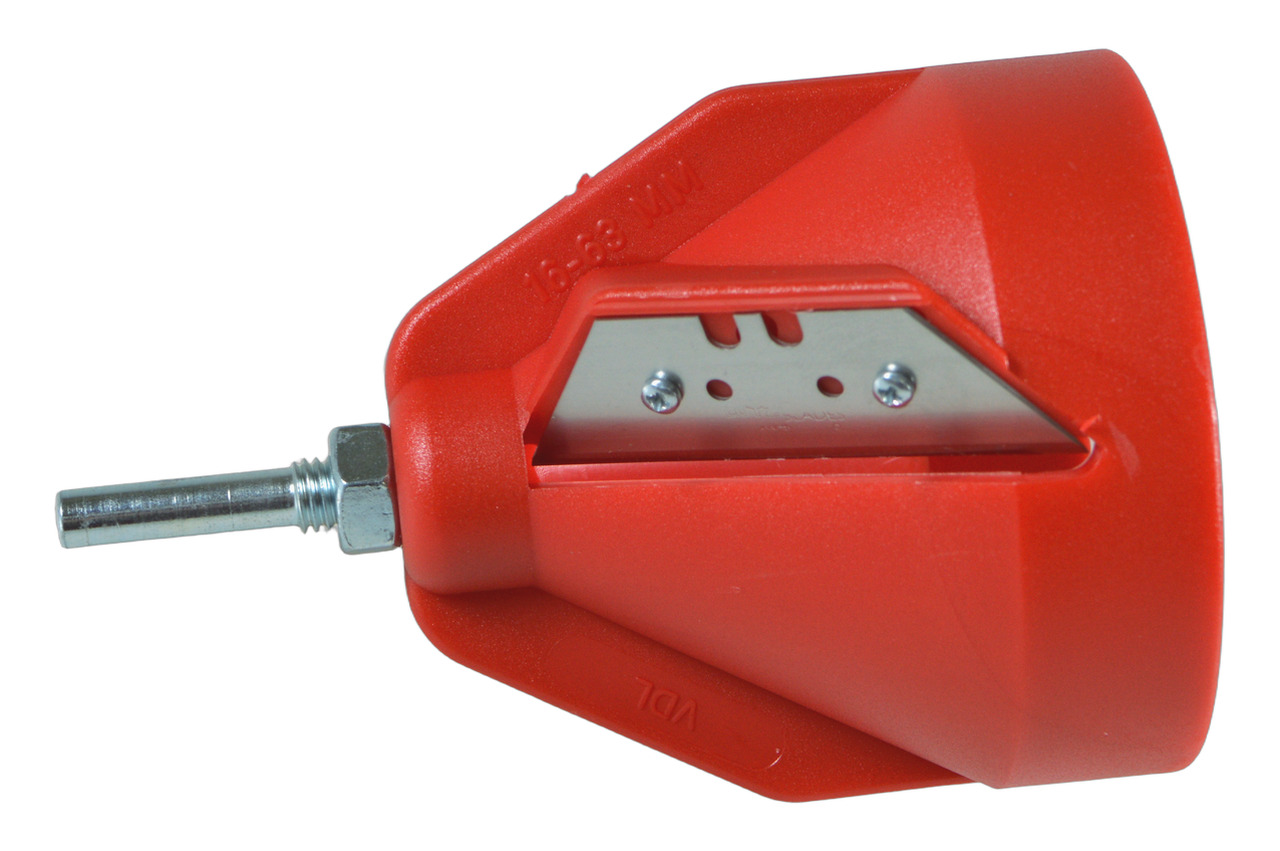

Anfasgerät für PE-Rohre von 16 - 63 mm Außendurchmesser schnelles und sicheres Entgraten von PE-Rohren leichtere Montage der Fittings nach dem Entgraten

Winkel-Anschlussverschraubung mit Innengewinde zum Verteilen von PE-Rohren von Irritec.

Gerade Anschlussverschraubung mit Innengewinde zum Verteilen von PE-Rohren von Irritec.

Bewässerungsrohr / Verlegerohr für die Montage von Tropfer, Sprühern und Strahlendüsen.

Blindflansch aus PVC-U in grau hat eine DIN-Flansch-Verbindung und ist für einen maximalen Druck von 16 bar ausgelegt. Die Flanschen sind in verschiedenen Größen erhältlich. Die Spezifikation der Flansch, PCD, entspricht PN 10. Verwendbar für Druck- und Saugleitungen zum Durchleiten von Wasser, vielen anorganischen Chemikalien, vielen Säure-, Alkali- und Salzlösungen. Die PVC-U Klebefittings werden mit dem PVC-Rohr dauerhaft verklebt und sind ideal für die über- und unterirdische Installation. Vor der Inbetriebnahme immer eine Dichtigkeitsprüfung durchführen! Eigenschaften hohe Abriebfestigkeit weichmacherfreier Kunststoff sehr gute chemische Beständigkeit Temperaturbereich: 0 bis 45°C, kurzzeitig bis 60°C Technische Daten Nennweitemm Flansch  Lochkreismm LöcherStück Loch Ømm Arbeitsdruckbar 50,0 PN 10/16 110,0 4 18,0 16 63,0 PN 10/16 125,0 4 18,0 16 75,0 PN 10/16 145,0 4 18,0 16 90,0 PN 10/16 160,0 8 18,0 16 110,0 PN 10/16 180,0 8 18,0 16 125,0 PN 10/16 190,0 8 18,0 16 140,0 PN 10/16 210,0 8 18,0 16 160,0 PN 10 240,0 8 23,0 10 200,0 PN 10 270,0 8 23,0 10 225,0 PN 10 295,0 8 23,0 10 315,0 PN 10 400,0 12 - 10

Langes Formteil aus Rohr geformt mit langen Schweißenden und verschiedenen Winkeln, formgespritzt, SDR 17 (entspricht Rohrserie S8, PN 10 für PE 100). Technische Daten BogenGrad Außen-Ømm Wandstärkemm 22 160,0 9,5 30 160,0 9,5 45 160,0 9,5 45 200,0 11,9 45 225,0 13,4 90 160,0 9,5 90 200,0 11,9 90 225,0 13,4

PVC-U Bundbuchse als Klebeflansch, 4 bis 8 Löcher je nach Nennweite. Verwendbar für Druck- und Saugleitungen zum Durchleiten von Wasser, vielen anorganischen Chemikalien, vielen Säure-, Alkali- und Salzlösungen. Die PVC-U Klebefittings werden mit dem PVC-Rohr dauerhaft verklebt und sind ideal für die über- und unterirdische Installation. Vor der Inbetriebnahme immer eine Dichtigkeitsprüfung durchführen! Eigenschaften hohe Abriebfestigkeit weichmacherfreier Kunststoff sehr gute chemische Beständigkeit Temperaturbereich: 0 bis 45°C, kurzzeitig bis 60°C

Bundbuchse mit Klebemuffe und abgedrehtem Rand, passend für Stahlflansch (im Shop erhältlich / nicht im Lieferumfang enthalten) zur Befestigung an Messsingschieber. Verwendbar für Druck- und Saugleitungen zum Durchleiten von Wasser, vielen anorganischen Chemikalien, vielen Säure-, Alkali- und Salzlösungen. Die PVC-U Klebefittings werden mit dem PVC-Rohr dauerhaft verklebt und sind ideal für die über- und unterirdische Installation. Vor der Inbetriebnahme immer eine Dichtigkeitsprüfung durchführen! Eigenschaften hohe Abriebfestigkeit weichmacherfreier Kunststoff sehr gute chemische Beständigkeit Temperaturbereich: 0 bis 45°C, kurzzeitig bis 60°C Technische Daten Nennweite  Innen-Ømm Außen-Ømm 160 160 203 200 200 244

PVC-U Bundbuchse mit Klebemuffe, flachdichtend. Verwendbar für Druck- und Saugleitungen zum Durchleiten von Wasser, vielen anorganischen Chemikalien, vielen Säure-, Alkali- und Salzlösungen. Die PVC-U Klebefittings werden mit dem PVC-Rohr dauerhaft verklebt und sind ideal für die über- und unterirdische Installation. Vor der Inbetriebnahme immer eine Dichtigkeitsprüfung durchführen! Eigenschaften hohe Abriebfestigkeit weichmacherfreier Kunststoff sehr gute chemische Beständigkeit Temperaturbereich: 0 bis 45°C, kurzzeitig bis 60°C Technische Daten Nennweite  D1mm D2mm D3mm 32 32 50 41 40 40 60 50 50 50 72 61 63 63 90 77 75 75 106 91 90 90 125 108 110 110 150 131 125 125 170 148 125 125 189 165 für Flansch NW 140 140 140 188 165 160 160 212 188 200 200 248 231 200 200 273 248 für Flansch NW 225 225 225 270 248 250 250 328 274 250 250 357 306 für Flansch NW 280 280 280 358 307 315 315 378 342

PVC-U Doppelmuffe beidseitig mit Klebemuffe PN 10 zum Verbinden von Rohren ohne Muffe. Verwendbar für Druck- und Saugleitungen zum Durchleiten von Wasser, vielen anorganischen Chemikalien, vielen Säure-, Alkali- und Salzlösungen. Die PVC-U Klebefittings werden mit dem PVC-Rohr dauerhaft verklebt und sind ideal für die über- und unterirdische Installation. Vor der Inbetriebnahme immer eine Dichtigkeitsprüfung durchführen! Eigenschaften hohe Abriebfestigkeit weichmacherfreier Kunststoff sehr gute chemische Beständigkeit Temperaturbereich: 0 bis 45°C, kurzzeitig bis 60°C Technische Daten Innen-Ømm Betriebsdruckbar 20,0 16,0 25,0 16,0 32,0 16,0 40,0 16,0 50,0 16,0 63,0 16,0 75,0 16,0 110,0 16,0 125,0 16,0 140,0 16,0 160,0 16,0 200,0 10,0

Druckring 2DS aus Polypropylen (PP) als Ersatzteil für alle DVGW geprüften PE-Verschraubungen Connecto™ + Ultra (Trinkwasser) und PE-Verschraubungen Connecto™ (Brauchwasser). Betriebsdruck Connecto™ + Ultra: ab 75 mm Außen-Ø bis 10 bar Connecto™ + Ultra: darunter bis 16 bar Connecto™: 10 bar Werkstoff Polypropylen (PP) Die Connecto™ +Ultra PE-Verschraubungen wurden für die sichere Verbindung von PE-Rohren sowie die Beförderung von Flüssigkeiten bei 16/10 bar entwickelt. Connecto™ +Ultra PE-Verschraubungen werden im Bereich der Trinkwasserversorgung, Wasserverteilung, Tiefbau, sowie im Heizungs- und Sanitärbereich eingesetzt.  Die Connecto™ PE-Verschraubungen eignen sich besonders für die Verbindung von PE-Rohren sowie die Beförderung von Flüssigkeiten bei 12,5/10 bar. Connecto™ PE-Verschraubungen werden im Bereich der Bewässerungstechnik, Teich- und Schwimmbadbau, sowie in der Wasserversorgung in Industrie und Tiefbau eingesetzt. Technik und Herstellung der Connecto™ und der Connecto™ +Ultra Klemmverbinder entsprechen strengsten internationalen Normen in Bezug auf Sicherheit, mechanische Eigenschaften und die jeweils geltenden Qualitätsanforderungen. Größenangaben passend für PE-Rohre. (Aktuell kann es zu Lieferungen von Ausweichartikeln eines anderen Herstellers kommen).

Endstopfen von Irritec für PE-Rohre bis 6 bar mit einem Rohr-Außen-Ø von 16 mm und 20 mm.

Entgrater für Rohre mit einem Durchmesser von 4 - 36 mm. Zum Entgraten (innen- und außen) von Rohren aus weichen Werkstoffen wie Kunststoff, Kupfer und Aluminium. Der Körper besteht aus Kunststoff mit Edelstahlklingen.

Erdhaken zum Befestigen von PE-Rohren, Tropfrohren und Perlschläuchen in Bodennähe.

Ersatz-O-Ring passend für die Connecto™ + Ultra und die Connecto™-Verschraubungen aus schwarzem NBR.
