Schlaucharmaturen

Für jeden Schlauch und für die vielfältigsten Anwendungszwecke, ob für den Transport von Wasser, Dampf, flüssigen und festen Lebensmitteln, für die pharmazeutische oder chemische Industrie, im Handwerk, auf dem Bau, in der Landwirtschaft usw. erst mit der passenden Schlaucharmatur sind die Schläuche voll einsatzbereit. Die Schlaucharmaturen teilen sich wie folgt auf

Filter
2/3 Schlauchtülle mit Außengewinde drehbar, PE
2/3 Schlauchtülle mit drehbarer Überwurfmutter mit Außengewinde. Durch die drehbare Überwurfmutter muss der Schlauch bei der Montage nicht von der Tülle gelöst werden und die Schlauchtülle lässt sich problemlos auf ein Innengewinde aufschrauben. Der Schlauch wird mit einer Schlauchschelle an der Tülle befestigt. Eigenschaften Außengewinde 1 1/2" Schlauchtülle 38 mm PN 10

Ab 2,38 €*
2/3 Schlauchverschraubung, Messing
2/3 Schlauchverschraubung mit Flügelüberwurfmutter, PN 16 aus Messing bestehend aus Schlauchtülle und Überwurfmutter mit Innengewinde (2-teilig) Dichtring aus NBR flachdichtend Temperaturbereich: 0°C bis +90°C

Ab 1,90 €*
2/3 Winkelschlauchverschraubung, Messing
2/3 Winkelschlauchverschraubung (90° abgewinkelt) mit Flügelüberwurfmutter, PN 16 aus Messing bestehend aus Schlauchtülle und Überwurfmutter mit Innengewinde (2-teilig) Dichtring aus NBR flachdichtend Temperaturbereich: 0°C bis +90°C

Ab 2,98 €*
3/3 Schlauchverschraubung, Messing
3/3 Schlauchverschraubung aus Messing zum einfachen Verbinden von Schläuchen bestehend aus: 1 x Schlauchtülle mit Innengewinde (2-teilig mit Überwurfmutter) 1 x Schlauchtülle mit Außengewinde flachdichtend

Ab 2,98 €*
3/3 Schlauchverschraubung, PA
3/3 PA (Nylon) Schlauchverschraubung mit Schlauchtüllen zum einfachen Verbinden von Schläuchen. Eigenschaften konisch dichtend max. Betriebsdruck 16 bar Werkstoff: Nylon Farbe: weiß

Ab 3,57 €*
3/3 Übergangsverschraubung mit Außengewinde, PA
3/3 PA (Nylon) Übergangsverschraubung mit Schlauchtülle und Außengewinde. Eigenschaften konisch dichtend max. Betriebsdruck 16 bar Werkstoff: Nylon Farbe: weiß

Ab 7,02 €*
90° Winkel mit Schlauchtüllen, Messing
90° Winkel aus Messing mit Schlauchtüllen zum Verbinden von Schläuchen.

Ab 1,79 €*
Blindflansch
Quadratflansch als Blindflansch wahlweise aus Stahl verzinkt oder nichtrostender Stahl (NIRO).

Ab 19,04 €*
Blindkappe für Gewindestutzen, Edelstahl, DIN 11851
Blindkappe mit Milchgewinde RD und Kette zum Verschließen von Gewindestutzen nach DIN 11851 zur Anwendung in der chemischen-, pharmazeutischen- und in der Nahrungsmittelindustrie. Werkstoff: 1.4301 (V2A) Betriebsdruck: 25 bar Dichtung: NBR - weiß (andere auf Anfrage) Die Dichtungen entsprechen den Anforderungen der Verordnungen FDA 21 CFR 177.2600, bzw. FDA 21 CFR 177.1550 und (EG) 1935/2004. Technische Daten NennweiteDN Gewindestutzen(Milchgewinde RD) 15 34 x 1/8" 20 44 x 1/6" 25 52 x 1/6" 32 58 x 1/6" 40 65 x 1/6" 50 78 x 1/6" 65 95 x 1/6" 80 110 x 1/4" 100 130 x 1/4"

Ab 26,72 €*
Blindkegel für Gewindestutzen, Edelstahl, DIN 11851
Blindkegel (Milchrohrgewinde) zum Verschließen von Gewindestutzen nach DIN 11851 zur Anwendung in der chemischen-, pharmazeutischen- und in der Nahrungsmittelindustrie. Lieferung ohne Nutmutter, bitte separat bestellen. Werkstoff: 1.4401 oder 1.4404 Betriebsdruck: 25 bar Nennweiten passend zu den Nennweiten der Nutmuttern Zeichnung: Blindkegel für Milchrohrverschraubung DIN 11851 Technische Daten NennweiteDN Kegelaußen-Ømm 15 28,5 20 36,5 25 44,0 32 50,0 40 55,0 50 68,0 65 84,0 80 99,0 100 120,0

Ab 14,64 €*

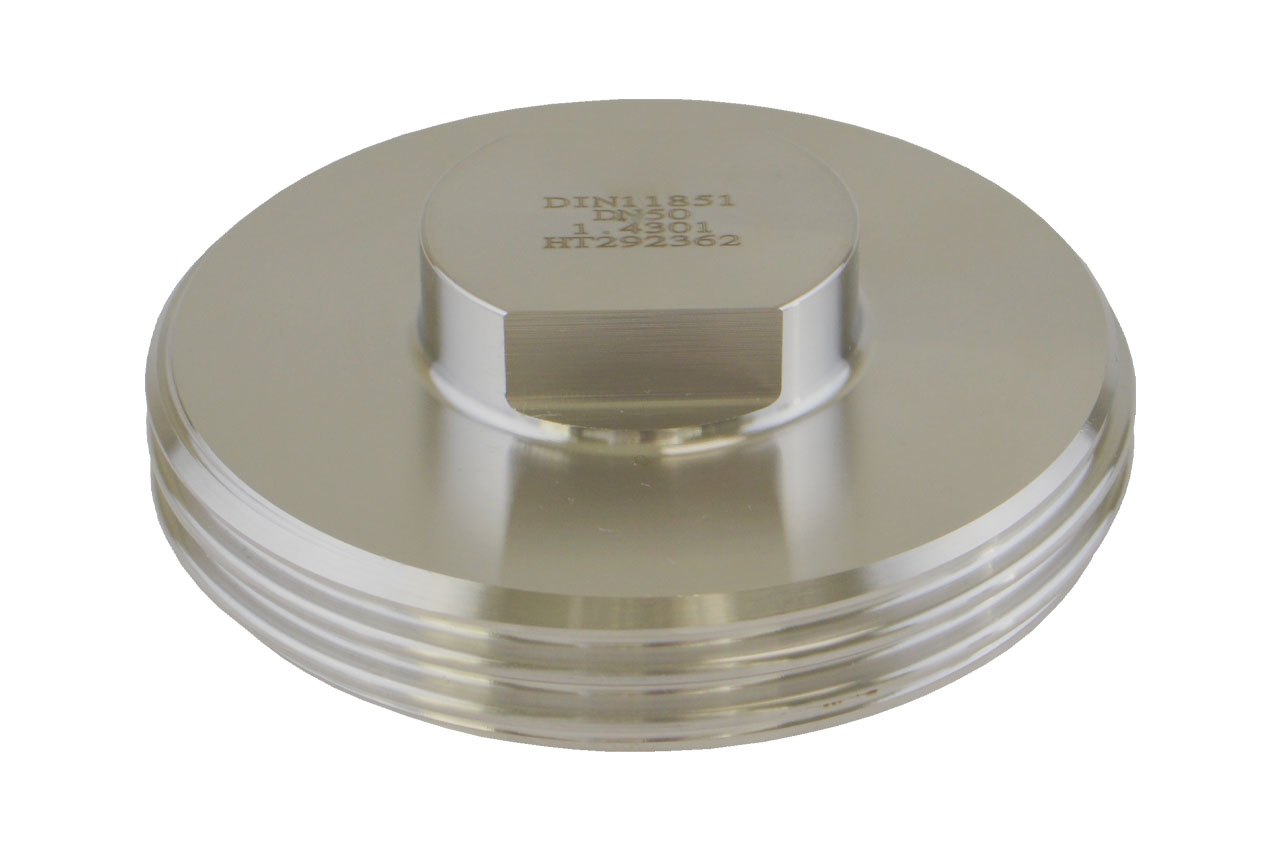

Blindstopfen für Kegelstutzen mit Nutmutter, Edelstahl, DIN 11851
Blindgewindestutzen / Blindstopfen (Milchgewinde RD) zum Verschließen von Kegelstutzen mit Nutmutter nach DIN 11851 zur Anwendung in der chemischen-, pharmazeutischen- und in der Nahrungsmittelindustrie. Werkstoff: 1.4301 (V2A) Dichtung: EPDM Betriebsdruck: 25 bar Technische Daten NennweiteDN MilchgewindeRD 15 34 x 1/8" 20 44 x 1/6" 25 52 x 1/6" 32 58 x 1/6" 40 65 x 1/6" 50 78 x 1/6" 65 95 x 1/6" 80 110 x 1/4" 100 130 x 1/4"

Ab 24,63 €*
Clamp Blinddeckel, Edelstahl, DIN 32676
Clamp Blinddeckel aus Edelstahl AISI 316 nach DIN 32676 werden in Arbeitsumgebungen mit hohen Ansprüchen an die Hygiene eingesetzt, z.B. in der Lebensmittel-, Pharma- und der chemischen Industrie. Oberflächenrauheit: innen ca 0,8 Ra und außen ca. 1,6 RaBetriebsdruck: 16 bar

Ab 6,01 €*
Clamp Kupplung mit Anschweißende, DIN 32676
Clamp Kupplung mit Anschweißende aus Edelstahl AISI 316 nach DIN 32676 werden in Arbeitsumgebungen mit hohen Ansprüchen an die Hygiene eingesetzt, z.B. in der Lebensmittel-, Pharma- und der chemischen Industrie. Oberflächenrauheit: innen ca 0,8 Ra und außen ca. 1,6 RaBetriebsdruck: 25 bar Anschweißende = Innen-Ø x Außen-Ø Technische Daten Nennweite  AnschweißendeID x AD mm Längemm Tellermm DN 15, DN 13, 1/2" 16,0 x 19,0 28,5 34,0 DN 20, DN 19, 3/4" 20,0 x 23,0 28,5 34,0 DN 25, 1" 26,0 x 29,0 28,5 50,5 DN 32, 1 1/4" 32,0 x 35,0 28,5 50,5 DN 40, DN 38, 1 1/2" 38,0 x 41,0 28,5 50,5 DN 40, DN 38, 1 1/2" 50,0 x 53,0 28,5 64,0 DN 65, DN 63, 2 1/2" 66,0 x 70,0 28,5 91,0 DN 80, DN 75, 3" 81,0 x 85,0 28,5 106,0 DN 100, 4" 100,0 x 104,0 28,5 119,0

Ab 14,52 €*
Clamp Kupplung mit IBC-Innengewinde, Edelstahl, DIN 32676
Clamp Kupplung mit IBC-Innengewinde (IBC S60 x 6) aus Edelstahl AISI 316 nach DIN 32676 ohne Dichtung werden in Arbeitsumgebungen mit hohen Ansprüchen an die Hygiene eingesetzt, z.B. in der Lebensmittel-, Pharma- und der chemischen Industrie. Oberflächenrauheit: innen ca. 0,8 Ra und außen ca. 1,6 RaBetriebsdruck: 25 bar

Ab 81,52 €*
Clamp Kupplung mit Rillenstutzen 45° und Sicherungsbund, Edelstahl, DIN 32676
Clamp Kupplung mit Rillenstutzen 45° und Sicherungsbund aus Edelstahl AISI 316 nach DIN 32676 werden in Arbeitsumgebungen mit hohen Ansprüchen an die Hygiene eingesetzt, z.B. in der Lebensmittel-, Pharma- und der chemischen Industrie. Eigenschaften Oberflächenrauheit: innen ca. 0,8 Ra und außen ca. 1,6 RaBetriebsdruck: 16 bar Die Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen (Klemmschalen) nach EN 11420-3 (DIN 2817). Lieferung ohne Klemmschalen Klemmschalen separat im Shop erhältlich (siehe Zubehör) Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.

Ab 40,94 €*
Clamp Kupplung mit Rillenstutzen 90° und Sicherungsbund, Edelstahl, DIN 32676
Clamp Kupplung mit Rillenstutzen 90° und Sicherungsbund aus Edelstahl AISI 316 nach DIN 32676 werden in Arbeitsumgebungen mit hohen Ansprüchen an die Hygiene eingesetzt, z.B. in der Lebensmittel-, Pharma- und der chemischen Industrie. Eigenschaften Oberflächenrauheit: innen ca. 0,8 Ra und außen ca. 1,6 RaBetriebsdruck: 16 bar Die Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen (Klemmschalen) nach EN 11420-3 (DIN 2817). Lieferung ohne Klemmschalen Klemmschalen separat im Shop erhältlich (siehe Zubehör) Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.

Ab 44,27 €*
Clamp Kupplung mit Rillenstutzen und Sicherungsbund, DIN 32676
Clamp Kupplung mit Rillenstutzen und Sicherungsbund aus Edelstahl AISI 316 nach DIN 32676 werden in Arbeitsumgebungen mit hohen Ansprüchen an die Hygiene eingesetzt, z.B. in der Lebensmittel-, Pharma- und der chemischen Industrie. Eigenschaften Oberflächenrauheit: innen ca. 0,8 Ra und außen ca. 1,6 RaBetriebsdruck: 16 bar Die Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen (Klemmschalen) nach EN 11420-3 (DIN 2817). Lieferung ohne Klemmschalen Klemmschalen separat im Shop erhältlich (siehe Zubehör) Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.

Ab 36,95 €*
Clampbogen 45° beidseitig mit Clamp Kupplung, Edelstahl, DIN 32676
Clampbogen 45° beidseitig mit Clamp Kupplung aus Edelstahl AISI 316 nach DIN 32676 werden in Arbeitsumgebungen mit hohen Ansprüchen an die Hygiene eingesetzt, z.B. in der Lebensmittel-, Pharma- und der chemischen Industrie. Oberflächenrauheit: innen ca. 0,8 Ra und außen ca. 1,6 RaBetriebsdruck: 16 bar

Ab 25,82 €*
Clampbogen 90° beidseitig mit Clamp Kupplung, Edelstahl, DIN 32676
Clampbogen 90° beidseitig mit Clamp Kupplung aus Edelstahl AISI 316 nach DIN 32676 werden in Arbeitsumgebungen mit hohen Ansprüchen an die Hygiene eingesetzt, z.B. in der Lebensmittel-, Pharma- und der chemischen Industrie. Oberflächenrauheit: innen ca. 0,8 Ra und außen ca. 1,6 RaBetriebsdruck: 16 bar

Ab 28,26 €*
Clampbogen 90° mit Clamp Kupplung auf Anschweißende, Edelstahl, DIN 32676
Clampbogen 90° mit Clamp Kupplung auf Anschweißende aus Edelstahl AISI 316 nach DIN 32676 werden in Arbeitsumgebungen mit hohen Ansprüchen an die Hygiene eingesetzt, z.B. in der Lebensmittel-, Pharma- und der chemischen Industrie. Oberflächenrauheit: innen ca. 0,8 Ra und außen ca. 1,6 RaBetriebsdruck: 16 bar Technische Daten Nennweite  AnschweißendeID x AD mm Lmm Tellermm DN 20 19,0 x 22,0 58,0 34,0 DN 25 25,0 x 28,0 71,5 50,5 DN 32 30,5 x 34,0 76,5 50,5 DN 40 37,0 x 40,0 81,5 50,5 DN 50 49,0 x 52,0 91,5 64,0 DN 65 66,0 x 70,0 108,0 91,0 DN 80 80,5 x 85,0 118,0 106,0

Ab 22,31 €*
Dampfschalenverschraubung mit Außengewinde, komplett, Messing
Dampfschalenverschraubung mit Außengewinde für Dampfschläuche. Hochdruck-Schalenverschraubungen nach EN 14423 für Hochdruck-Pressluft-und Dampfschläuche. Schwere Ausführung mit Messing-Klemmschalen für max. +230°C / max. 18 bar, flachdichtend. Gewinde nach DIN ISO 228*/BSP. Auf Anfrage auch in Edelstahl erhältlich. Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund, Klemmschalensystemen nach EN 14423 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt. Technische Daten AußengewindeZoll Für Schlauchabmessungmm Ca. Gewichtg/Stück 1/2" (21,0 mm) 13,0 x 6,0 440 3/4" (26,4 mm) 19,0 x 7,0 730 1" (33,3 mm) 25,0 x 7,5 870 1 1/4" (41,9 mm) 32,0 x 8,0 1200 1 1/2" (47,8 mm) 38,0 x 8,0 1950 2" (59,6 mm) 50,0 x 9,0 2550

Ab 40,10 €*
Dampfschalenverschraubung mit Innengewinde, komplett, Messing
Hochdruck-Schalenverschraubungen nach EN 14423 für Hochdruck-Pressluft- und Dampfschläuche. Schwere Ausführung mit Messing-Klemmschalen für max. +230°C / max. 18 bar, mit Überwurfmutter-Innengewinde, flachdichtend. Gewinde nach DIN 228/ BS. Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund, Klemmschalensystemen nach EN 14423 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt. Auf Anfrage auch in Edelstahl erhältlich. Technische Daten InnengewindeZoll Für Schlauchabmessungmm Ca. Gewichtg/Stück 1/2" (18,7 mm) 13,0 x 6,0 460 3/4" (24,2 mm) 19,0 x 7,0 740 1" (30,3 mm) 25,0 x 7,5 880 1 1/4" (39,0 mm) 32,0 x 8,0 1150 1 1/2" (44,9 mm) 38,0 x 8,0 2000 2" (56,7 mm) 50,0 x 9,0 2500

Ab 46,35 €*
Dampfschlaucharmatur mit Außengewinde und Sicherungsbund, Edelstahl
Dampfschlaucharmaturen mit Außengewinde und Sicherungsbund zur Verwendung mit Dampfschläuchen aus Edelstahl nach EN 14423. Temperaturbereich: bis max. +210°C (für Sattdampf), bis max. +120°C (für Heißwasser)Betriebsdruck: 18 bar Achtung. Diese Armaturen dürfen nur mit den passenden Klemmschalen für Dampfschläuche nach EN 14423 verwendet werden! Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund, Klemmschalensystemen nach EN 14423 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.

Ab 13,21 €*
Dampfschlaucharmatur mit Außengewinde und Sicherungsbund, Messing
Dampfschlaucharmaturen mit Außengewinde und Sicherungsbund zur Verwendung mit Dampfschläuchen aus Messing nach EN 14423. Temperaturbereich: bis max. +210°C (für Sattdampf), bis max. +120°C (für Heißwasser)Betriebsdruck: 18 bar Achtung. Diese Armaturen dürfen nur mit den passenden Klemmschalen für Dampfschläuche nach EN 14423 verwendet werden! Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund, Klemmschalensystemen nach EN 14423 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.

Ab 13,45 €*
