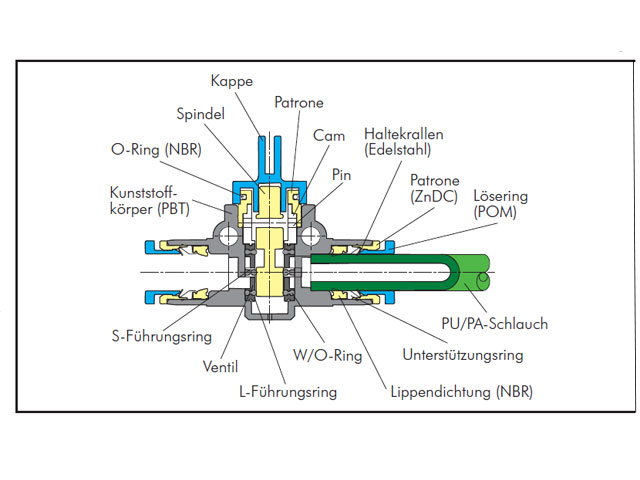

3/2-Wege Absperrventil mit Steckanschluss, Standard
Standard-3/2-Wege Absperrventil mit Steckanschluss geeignet für Druckluft und neutrale Gase in sehr kompakter Bauweise zur Verwendung mit PU-, PA-, PTFE-Schläuchen und TKB-Rohr von 6 - 12 mm.
Werkstoffe
Körper: Messing vernickelt / PA 66
Lösering: PA 66
Dichtung: NBR
Haltekrallen: Edelstahl
Patrone: ZnDC verzinkt
Temperaturbereich: -20°C bis +80°C Betriebsdruck: -0,95 bis 20 bar Funktionsprinzip: Die 3/2-Wegeventile sperren den Luftstrom ab und entlüften die Sekundärseite.
Das formstabile TKB-Rohr lässt sich leicht von der Hand beliebig biegen und behält diese Form bei. Es kann mit jedem handelsüblichen Schlauchabschneider geschnitten werden, z.B. Schlauchabschneider Artikel-Nr. 9090107, hier im Shop erhältlich. Er hat ein geringes Gewicht (wiegt nur den Bruchteil herkömmlicher Metallrohre) und ist daher ideal für den Rennsport geeignet. Das TKB-Rohr benötigt keine speziellen Werkzeuge zur Bearbeitung und ist passend zur Verwendung mit IQS- oder Klemmringverschraubungen. Sein Einsatzbereich: ausschließlich für Druckluft geeignet.
Rohraufbau: PE(HD)-Aluminium-Verbundwerkstoff mit PE-Innenauskleidung, schwarz, glattTemperaturbereich: -40°C bis +80°C
50 oder 75 Meter auf Anfrage möglich
Technische Daten
Außen-Ømm
Innen-Ømm
Biegeradiusmin. mm
Betriebsdruckbar bei 23°C
Betriebsdruckbar bei 80°C
Max. Rollenlängem
6,0
4,0
19,0
29,0
12,0
25
8,0
5,3
25,0
29,0
12,0
25
10,0
6,2
32,0
29,0
12,0
25
12,0
8,2
40,0
25,0
9,0
25
14,0
9,8
50,0
25,0
9,0
25
15,0
10,8
50,0
20,0
8,0
25
PA 12 besitzt eine ausgezeichnete Schlag- und Kerbschlagzähigkeit auch bei niedrigen Temperaturen bis -50°C, ist korrosionsfest und für ein breites Temperaturspektrum geeignet. Es hat eine niedrige Wasseraufnahme und daher eine gute Maßhaltigkeit bei wechselnder Umgebungsfeuchte. PA 12 ist beständig gegen Fette, Öl, Kraftstoffe, Hydraulikflüssigkeiten sowie Alkalien und Salzlösungen. Vakuum geeignet bis 10 x 8 mm. Ausreichende UV-Beständigkeit ist nur bei schwarzer Einfärbung möglich.
Anwendungsgebiete
Druckluftleitungen (Niederdruck-Bereich) in Industrie und Handwerk
Hydraulik-Leitungen (Mini-Hydraulik) in der Mess- und Regeltechnik
Druckluftbremsanlagen in Kraftfahrzeugen und Anhängern
Kraft- und Schmierstoffversorgungssysteme
Unterdruckleitungen
Richtwerte für die Druckausnutzung bei Temperaturbelastung
-50°C bis +20°C: 100%
+30°C: 87%
+40°C: 74%
+50°C: 64%
+60°C: 56%
+70°C: 51%
+80°C: 46%
+90°C: 43%
+100°C: 34%
Polyamid, PA 12W, verschiedene FarbenShore-Härte: 61 Dnach ISO 7628 CAT 2kalibrierter AußendurchmesserTemperaturbereich: -50°C bis +100°C
Technische Daten
Außen-Ømm
Innen-Ømm
Farben
Min. Biegeradiusmm
Betriebsdruckbar bei 23°C
Max. Rollenlängem
3,0
1,7
S, B, N
15,0
35,0
25 / 50
4,0
2,0
S, B, N, G, R, GR
15,0
44,0
25 / 50
4,3
3,0
S, B, N, G, R, GR
20,0
23,0
25 / 50
5,0
3,0
S, B, N, G, R, GR
30,0
34,0
25 / 50
6,0
4,0
S, B, N, G, R, GR
35,0
27,0
25 / 50
8,0
6,0
S, B, N, G, R, GR
40,0
19,0
25 / 50
10,0
8,0
S, B, N, G, R, GR
60,0
15,0
25 / 50
12,0
9,0
S, B, N, G, R, GR
70,0
19,0
25 / 50
14,0
11,0
S, B, N, G, R, GR
95,0
16,0
25 / 50
15,0
12,0
S, B, N
100,0
15,0
25 / 50
16,0
12,0
S, B, N
150,0
19,0
25 / 50
18,0
14,0
S, B, N
190,0
17,0
25 / 50
22,0
18,0
S, B, N
200,0
13,0
25 / 50
28,0
23,0
S, B, N
300,0
13,0
25 / 50
S = schwarz, B = blau, N = natur, G = gelb, R = rot, GR = grünDie Konfektionierung der Schläuche geschieht in Anlehnung an DIN 16941, die relativen Abweichungen in der Länge betragen hierbei +/- 1,5%. Negative Abweichungen können aufgrund von abweichenden Umgebungstemperaturen nicht zu 100% ausgeschlossen werden.
Der PUN-Schlauch aus Polyether-Polyurethan mit Lebensmittelzulassung nach FDA 21 CFR 177.2600 ist hydrolyse- und mikrobenbeständig und hat einen kalibrierten Außendurchmesser.
Schlauchseele: PU, transparent, glattEinlagen: ohne EinlagenSchlauchdecke: PU, transparent, glatt
Temperaturbereich: -35°C bis max. +60°CShore-Härte: 53 D (Größe 12 x 8: 48 D)Norm / Zulassung: nach FDA 21 CFR 177.2600
Technische Daten
Schlauch-Øaußen x innen
Farben
Min. Biegeradiusmm
Betriebsdruckbar
Max. Rollenlängem
4 x 2,5
K
12,0
17,0
25 / 50
6 x 4
K
18,0
16,0
25 / 50
8 x 6
K
28,0
12,0
25 / 50
10 x 8
K
55,0
10,0
25 / 50
12 x 8
K
50,0
10,0
25 / 50
Die Konfektionierung der Schläuche geschieht in Anlehnung an DIN 16941, die relativen Abweichungen in der Länge betragen hierbei +/- 1,5%. Negative Abweichungen können aufgrund von abweichenden Umgebungstemperaturen nicht zu 100% ausgeschlossen werden.
Schläuche für hohe Temperaturen, beständig gegenüber aggressiven Medien, tierischen und pflanzlichen Fetten und Ölen, Rohöl und Kraftstoffe.Genaue Beständigkeiten entnehmen Sie bitte einschlägigen Werkstofflisten oder Fragen Sie bei uns an.Farbe natur lebensmittelbeständig, entspricht den Anforderungen der Verordnungen (EG) 1935/2004, (EU) 10/2011 und FDA 21 CFR 177.1550.
Richtwerte für die Druckausnutzung bei Temperaturbelastung
-196°C bis +20°C: 100%
+50°C: 87%
+75°C: 77%
+100°C: 68%
+150°C: 53%
+200°C: 39%
+250°C: 28%
PTFE, verschiedene Farben in 25- und 50-Meter-Rollenkalibrierter AußendurchmesserTemperaturbereich: -196°C bis +260°CShore-Härte: 55 D
Technische Daten
Außen-Ømm
Innen-Ømm
Biegeradius ca.mm
Farben
Betriebsdruckbar bei 23°C
Max. Rollenlängem
3,0
1,0
20,0
N
35,0
25, 50
3,0
2,0
15,0
N
25,0
25, 50
4,0
2,0
20,0
S, B, N, G, R, GR
42,0
25, 50
5,0
3,0
25,0
N
32,0
25, 50
6,0
4,0
30,0
S, B, N, G, R, GR
25,0
25, 50
7,0
5,0
35,0
N
20,0
25, 50
8,0
6,0
40,0
S, B, N, G, R, GR
18,0
25, 50
10,0
8,0
60,0
S, B, N, G, R, GR
14,0
25, 50
12,0
10,0
90,0
S, B, N, G, R, GR
12,0
25, 50
14,0
12,0
110,0
S, N
10,0
25, 50
Andere Stücklängen und Abmessungen auf Anfrage!Die Konfektionierung der Schläuche geschieht in Anlehnung an DIN 16941, die relativen Abweichungen in der Länge betragen hierbei +/- 1,5%. Negative Abweichungen können aufgrund von abweichenden Umgebungstemperaturen nicht zu 100% ausgeschlossen werden.
Super flexibler PA Schlauch ohne Weichmacher aus Elastomer zeichnet sich durch größere Elastizität bei niedrigen Temperaturen aus. Bietet eine gute bis hervorragende Heißluft- und Witterungsbeständigkeit, hohe Abriebfestigkeit und einen kleinen Biegeradius. Der Werkstoff ist nach EG-Richtlinien recyclebar. Für die Verwendung in Schleppketten geeignet.
Maße/ToleranzenAD 4,00 mm bis AD 8,00 mm : +/- 0,07 mmAD 9,00 mm bis AD 13,00 mm : +/- 0,10 mmAD 14,00 mm bis 16,00 mm : + 0,10 mm / - 0,15 mm
Wanddickebis 1,0 mm : +/-0,10 mmbis 1,50 mm : +/- 0,15 mm
Richtwerte für die Druckausnutzung bei Temperaturbelastung
-50°C bis +20°C: 100%
+30°C: 77%
+40°C: 64%
+50°C: 54%
+60°C: 46%
Shore-Härte: 55 Dkalibrierter AußendurchmesserTemperaturbereich: -50°C bis +60°C
Technische Daten
Außen-Ømm
Innen-Ømm
Min. Biegeradiusmm
Farben
Betriebsdruckbar bei 23°C
Max. Rollenlängem
4,0
2,5
20,0
S, B, N
24,0
25
6,0
4,0
25,0
S, B, N, G, R
22,0
25
8,0
6,0
35,0
S, B, N, G, R
16,0
25
10,0
8,0
55,0
S, B, N
12,0
25
12,0
9,0
55,0
S, B, N
16,0
25
14,0
11,0
70,0
S, B, N
14,0
25
15,0
12,0
90,0
S, B, N
13,0
25
16,0
13,0
100,0
S, B, N
12,0
25
Polyurethanschläuche zeichnen sich durch eine sehr hohe Flexibilität und einen damit verbundenen engen Biegeradius in einem weiten Temperaturbereich aus. Sie sind noch erheblich flexibler als LD-PE Schläuche und haben eine hohe Abriebfestigkeit, sehr gute Kälteflexibilität, eine geringe bleibende Verformung nach Langzeitbelastung, gute Beständigkeit gegen die meisten Öle, Fette, aliphatischen Kohlenwasserstoffe, Sauerstoff und Ozon.
Die wichtigsten Anwendungen
pneumatische oder hydraulische (Minihydraulik) Leitungen
Maschinenbau
Motorenbau
Mess- und Regeltechnik
vakuumgeeignet
schleppkettentauglich
sehr gut geeignet für den Einsatz von Steckverbindern
alterungsbeständig in Sauerstoff und Ozon, beständig gegen aliphatische Kohlenwasserstoffe und die meisten Schmierstoffe
Richtwerte für die Druckausnutzung bei Temperaturbelastung
bis +20°C: 100%
+30°C: 80%
+40°C: 68%
+50°C: 57%
+60°C: 50%
Temperaturbereich: -35°C bis +60°Ckalibrierter AußendurchmesserShore-Härte: 95 A
Technische Daten
Außen-Ømm
Innen-Ømm
Biegeradiusca. mm
Farben
Betriebsdruckbar bei 23°C
Max. Rollenlängem
3,0
2,0
10,0
S, B, K, SI
10,0
25 / 50
4,0
2,5
10,0
S, B, K, G, R, GR, SI
13,0
25 / 50
6,0
4,0
15,0
S, B, K, G, R, GR, SI
14,0
25 / 50
8,0
5,0
23,0
S, B, K, G, R, GR
16,0
25 / 50
8,0
5,5
23,0
SI
16,0
25 / 50
10,0
6,5
30,0
S, B, K, G, R, GR, SI
11,0
25 / 50
12,0
8,0
40,0
S, B, K, G, R, GR, SI
11,0
25 / 50
16,0
11,0
55,0
S, B, K, SI
10,0
25 / 50
Andere Stücklängen und Abmessungen auf Anfrage!Die Konfektionierung der Schläuche geschieht in Anlehnung an DIN 16941, die relativen Abweichungen in der Länge betragen hierbei +/- 1,5%. Negative Abweichungen können aufgrund von abweichenden Umgebungstemperaturen nicht zu 100% ausgeschlossen werden.
3/2-Wege Absperrventil mit Außengewinde für Druckluft und neutrale Gase zur Verwendung mit PU-, PA-, PTFE-Schläuchen und TKB-Rohr von 3 - 12 mm in sehr kompakter Bauform.
Werkstoffe
Körper: Messing vernickelt / PA 66
Lösering: PA 66
Dichtung: NBR
Haltekrallen: Edelstahl
Patrone: ZnDC verzinkt
Temperaturbereich: -20°C bis +80°C Betriebsdruck: -0,95 bis 20 bar
Funktionsprinzip: Die 3/2-Wegeventile sperren den Luftstrom ab und entlüften die Sekundärseite.Anwendungsbeispiel: Zur Ansteuerung von einfachwirkenden Kleinzylindern oder zur Absperrung von kleineren pneumatischen Baugruppen.
Standard-3/2-Wege Absperrventil mit Außengewinde und Steckanschluss geeignet für Druckluft und neutrale Gase in sehr kompakter Bauform zur Verwendung mit PU-, PA-, PTFE-Schläuchen und TKB-Rohr von 6 bis 12 mm.
Werkstoffe
Körper: Messing vernickelt / PA 66
Lösering: PA 66
Dichtung: NBR
Haltekrallen: Edelstahl
Patrone: ZnDC verzinkt
Temperaturbereich: -20°C bis +80°CBetriebsdruck: -0,95 bis 20 barFunktionsprinzip: Die 3/2-Wegeventile sperren den Luftstrom ab und entlüften die Sekundärseite.
Technische Daten
D Ømm
R (Außengewinde)Zoll
6,0
1/8"
6,0
1/4"
6,0
3/8"
8,0
1/8"
8,0
1/4"
8,0
3/8"
10,0
1/4"
10,0
1/8"
10,0
1/2"
12,0
1/4"
12,0
3/8"
12,0
1/2"
Standard 3/2-Wege Absperrventil mit zylindrischem Außengewinde geeignet für Druckluft und neutrale Gase zur Verwendung mit PU-, PA-, PTFE-Schläuchen und TKB-Rohr von 3 - 12 mm in sehr kompakter Bauform.
Werkstoffe
Körper: Messing vernickelt / PA 66
Lösering: PA 66
Dichtung: NBR
Haltekrallen: Edelstahl
Patrone: ZnDC vernickelt
Temperaturbereich: -20°C bis +80°C Betriebsdruck: -0,95 bis 20 bar
Funktionsprinzip: Die 3/2-Wegeventile sperren den Luftstrom ab und entlüften die Sekundärseite.Anwendungsbeispiel: Zur Ansteuerung von einfachwirkenden Kleinzylindern oder zur Absperrung von kleineren pneumatischen Baugruppen.
