FLEXADUX® PU Kombimuffe
19,52 €*
Inhalt:
1 Stück
Artikel lagernd. Versand in 1-2 Werktagen
Produktnummer:
9264038
Hersteller:
Schauenburg
Versandart:
Paketversand

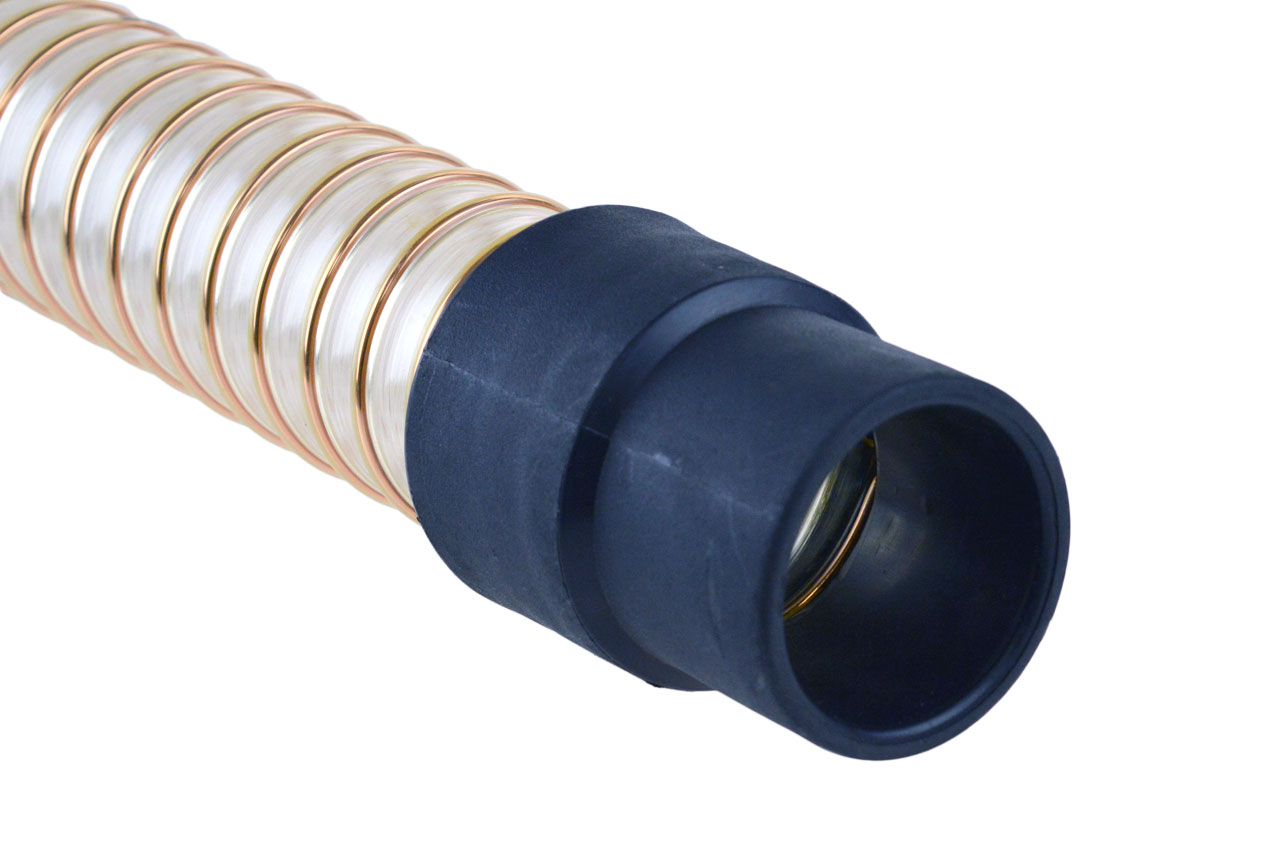

FLEXADUX® PU Kombimuffe
Aufschraubmuffe aus Polyurethan für Spiralschläuche zum Einsatz an Industriestaubsaugern, Absaug- und Gebläseanlagen oder in Förderanlagen. Die Muffen sind formstabil, montagefreundlich, kälteflexibel, schlagfest, abriebfest und elektrisch leitfähig < 10^4 Ohm.
Diese Muffen benötigen mindestens 0,6 mm Materialstärke beim Schlauch. Passend ab Smartflex 0.6. Bitte bestellen Sie stets den Innendurchmesser der Muffe passend zum Innendurchmesser des Schlauches.
Temperaturbereich: -40°C bis +90°C (kurzzeitig bis +125°C)
Diese Ausführung ist nicht lebensmittelecht!

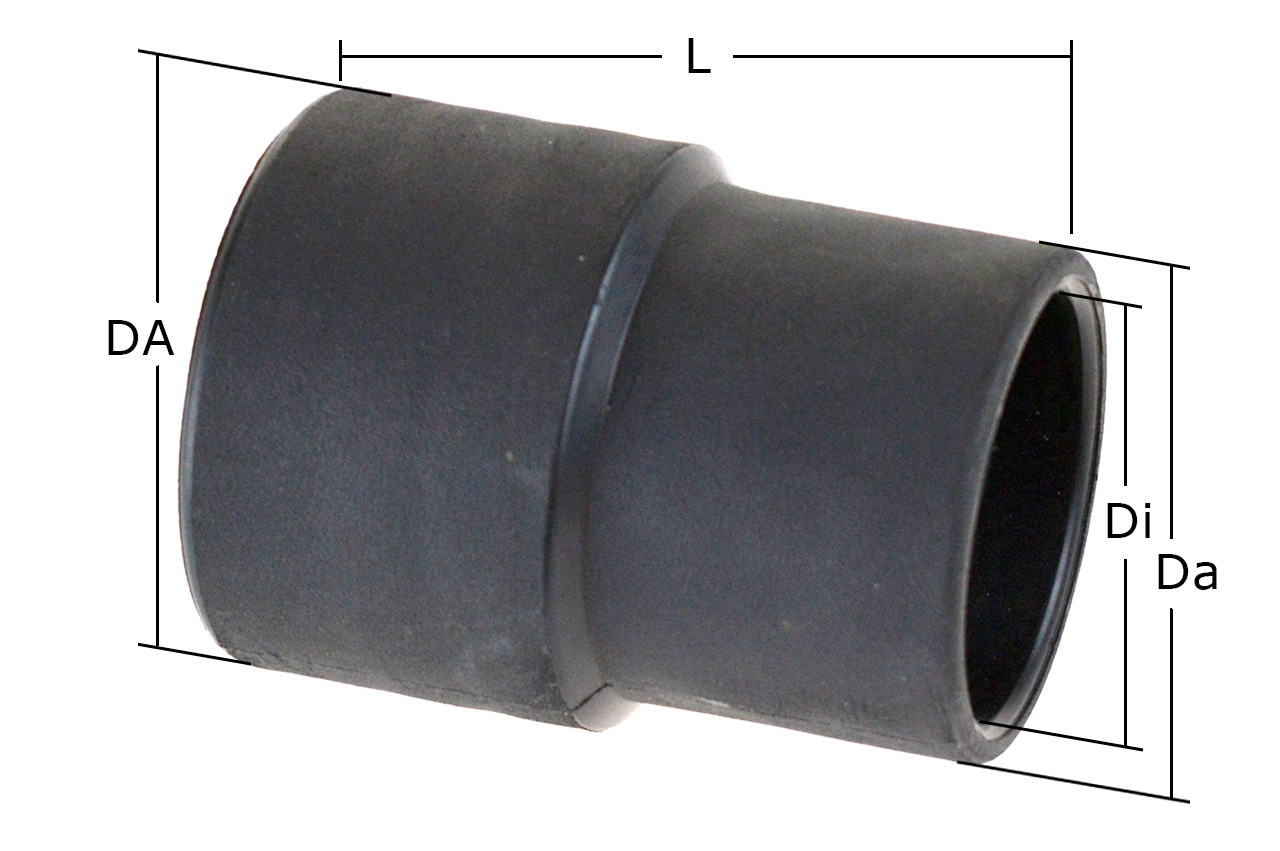

Technische Daten
| Größe mm |
DA mm |
L mm |
Di mm |
Da mm |
| 38,0 | 54,0 | 80,0 | 38,0 | 46,0 |
| 50,0 | 66,0 | 88,0 | 50,0 | 59,0 |
| 60,0 | 78,0 | 90,0 | 60,0 | 69,0 |
| 70,0 | 88,0 | 93,0 | 70,0 | 78,0 |
Die Angaben in der Datentabelle beruhen auf Produktionsangaben und Messungen. Hinsichtlich der bei der Produktion auftretenden Toleranzen können diese geringfügig (+/-1mm) abweichen. Eine genauere Angabe ist hier leider nicht möglich.
Zubehör
PU Saug-Förderschlauch FLEXADUX® P7 M PU Food, lebensmittelecht, schwer
Ab
17,37 €*
Flexibler PU Absaug- und Förderschlauch mit Federstahlspirale. Geeignet für die Absaugung und den Transport von abrasiven, granulatförmigen Medien sowie trockenen und flüssigen Lebensmitteln - auch fetthaltig.
Eigenschaften
hydrolyse- und mikrobenbeständig
lebensmittelecht nach: EU- Richtlinie (EG) Nr. 1935/2004 und Verordnung (EG) Nr.10/2011, FDA- Norm 21 CFR 177.2600 und 178.2010, Zulassung für den gesamten Schlauch nach EG Verordnung Nr. 10/2011 durch unabhängiges Prüfinstitut für Lebensmittelsimulanzien A, B, C, D1, D2 und E
sehr glatter Strömungskanal
hohe Abriebfestigkeit
kälteflexibel
gute Benzin- und Ölbeständigkeit
halogen- und weichmacherfrei
Werkstoff
Spirale: Federstahldraht
Wandung: Polyether-Polyurethan
Materialstärke: 1,4 mm
Temperaturbereich: -40°C bis +100°C
Technische Daten
Innen-Ømm
Außen-Ømm
Materialstärkemm
Spiralstärkemm
Gewichtg/m
Biegeradiusmm
Betriebsdruck / Vakuumbar / mWS bei 20°C
Max. Rollenlängem
25,0 (1")
34,0
1,4
1,2
300
38
3,0 / 9,0
15
32,0 (1 1/4")
41,4
1,4
1,4
380
48
3,0 / 9,0
15
40,0
49,4
1,4
1,4
560
60
2,3 / 7,0
15
50,0 (2")
59,8
1,4
1,6
670
75
1,9 / 6,0
15
60,0 (2 3/8")
69,8
1,4
1,6
790
90
1,8 / 5,5
15
63,0 (2 1/2")
72,8
1,4
1,6
860
98
1,7 / 5,0
15
65,0 (2 5/8")
74,8
1,4
1,6
860
98
1,7 / 5,0
15
75,0 (3")
84,8
1,4
1,6
980
113
1,4 / 5,0
15
80,0 (3 1/8")
89,8
1,4
1,6
1090
120
1,2 / 4,5
15
100,0 (4")
110,6
1,4
2,0
1360
150
1,1 / 4,0
15
110,0
120,6
1,4
2,0
1380
165
1,0 / 3,5
15
125,0 (5")
135,6
1,4
2,0
1540
188
0,8 / 2,5
15
150,0 (150")
161,2
1,4
2,3
1820
225
0,7 / 2,0
15
180,0
191,2
1,4
2,3
2550
270
0,5 / 1,5
15
200,0 (8")
212,0
1,4
2,7
2920
300
0,5 / 1,5
15
Abweichende Durchmesser von DN 25 bis DN 400 auf Anfrage.
PU Saug-Förderschlauch SMARTFLEX® 1.4, schwer
Ab
14,28 €*
Flexibler und schwerer Spiralschlauch aus Polyurethan, schwer entflammbar. Geeignet für die Absaugung und den Transport von abrasiven, granulatförmigen Medien, insbesondere in der holzverarbeitenden Industrie.
Einsatzbereiche
Absaugung von grobkörnigen Medien mit hohem Durchsatz
für abriebverursachende Feststoffe, gasförmige und flüssige Medien
Standardschlauch für Industriestaubsauger
Granulat-Förderschlauch
Transport von Spänen
Absaugung und Transport von Papierfasern
Ölnebelabsaugung
Förderung von Pellets / Holzpellets
Werkstoff
Polyether-Polyurethan
Spirale aus Federstahldraht
Wandstärke 1,4 mm (ohne Spirale)
Eigenschaften
schwer entflammbar nach DIN 4102 B1
hydrolyse- und mikrobenbeständig
permanent antistatisch (R <= 108 Ohm)
konform zur TRGS 727 und ATEX 2014/34/EU
sehr glatter Strömungskanal
hohe Abriebfestigkeit und gute Kälteflexibilität
gute Benzin- und Ölbeständigkeit
halogen- und weichmacherfrei
ableitfähig gem. BGI 739-2 bei Erdung der Spirale
Temperaturbereich: -40°C bis +100°C
Technische Daten
Innen-Ømm
Außen-Ømm
Materialstärkemm
Spiralstärkemm
Gewichtg/m
Biegeradiusmm
Betriebsdruck / Vakuumbar bei 20°C
Max. Rollenlängem
20,0 (3/4")
29,0
1,4
1,2
--
34
3,00 / 0,90
15
25,0 (1")
34,0
1,4
1,2
300
38
3,00 / 0,90
15
32,0 (1 1/4")
41,1
1,4
1,4
370
45
3,00 / 0,90
15
38,0 (1 1/2")
47,4
1,4
1,4
520
57
2,40 / 0,75
15
40,0
49,4
1,4
1,4
560
60
2,30 / 0,70
15
45,0
54,4
1,4
1,4
620
68
2,10 / 0,65
15
50,0 (2")
59,8
1,4
1,6
670
75
1,90 / 0,60
15
60,0 (2 3/8")
69,8
1,4
1,6
790
90
1,80 / 0,55
15
70,0 (2 3/4")
79,8
1,4
1,6
920
105
1,60 / 0,50
15
75,0 (3")
84,8
1,4
1,6
980
113
1,20 / 0,50
15
80,0 (3 1/8")
89,8
1,4
1,6
1090
120
1,20 / 0,45
15
90,0
99,8
1,4
1,6
1230
135
1,10 / 0,45
15
102,0 (4")
112,6
1,4
2,0
1360
150
1,10 / 0,40
15
110,0
120,6
1,4
2,0
1380
165
1,00 / 0,35
15
125,0 (5")
135,6
1,4
2,0
1540
188
0,80 / 0,25
15
150,0 (6")
162,2
1,4
2,3
1820
225
0,70 / 0,20
15
160,0
172,2
1,4
2,3
2150
240
0,60 / 0,20
15
200,0 (8")
212,0
1,4
2,7
2920
300
0,50 / 0,15
15
254,0
266,0
1,4
2,7
3570
375
0,30 / 0,10
15
Zwischengrößen und Größen bis max. DN 450 auf Anfrage. (Mindestabnahme 10 Meter)
PU Saug-Förderschlauch SMARTFLEX® 0.4, leicht
Ab
11,66 €*
Sehr flexibler und sehr leichter Spiralschlauch aus Polyurethan, schwer entflammbar. Geeignet für die Absaugung von Stäuben und feinen Spänen insbesondere in der holzverarbeitenden Industrie.
Einsatzbereiche
Schutzschlauch gegen mechanische Belastungen
schwer entflammbarer Förderschlauch für abriebverursachende Feststoffe
Holzbearbeitungsmaschinen
Späneabsaugung in der Holzverarbeitung
Ölnebelabsaugung
Werkstoff
Polyether-Polyurethan
Spirale aus Federstahldraht
Wandstärke 0,4 mm (ohne Spirale)
Eigenschaften
schwer entflammbar nach DIN 4102 B1
hydrolyse- und mikrobenbeständig
permanent antistatisch (R <= 108 Ohm)
konform zur TRGS 727 und ATEX 2014/34/EU
sehr glatter Strömungskanal
hohe Abriebfestigkeit und gute Kälteflexibilität
gute Benzin- und Ölbeständigkeit
halogen- und weichmacherfrei
ableitfähig gem. BGI 739-2 bei Erdung der Spirale
Temperaturbereich: -40°C bis +100°C
Technische Daten
Innen-Ømm
Außen-Ømm
Materialstärkemm
Spiralstärkemm
Gewichtg/m
Biegeradiusmm
Betriebsdruck / Vakuumbar bei 20°C
Max. Rollenlängem
38,0 (1 1/2")
42,6
0,4
1,0
230
28
0,50 / 0,25
15
40,0
45,0
0,4
1,2
230
28
0,50 / 0,25
15
50,0 (2")
55,0
0,4
1,2
290
35
0,40 / 0,20
15
60,0 (2 3/8")
65,0
0,4
1,2
340
42
0,40 / 0,16
15
65,0 (2 5/8")
70,0
0,4
1,2
370
45
0,40 / 0,14
15
70,0 (2 2/4")
75,0
0,4
1,2
400
49
0,30 / 0,12
15
75,0 (3")
80,0
0,4
1,2
430
54
0,27 / 0,10
15
80,0 (3 1/8")
85,0
0,4
1,2
460
56
0,27 / 0,10
15
90,0
95,0
0,4
1,2
490
63
0,24 / 0,09
15
102,0 (4")
107,8
0,4
1,6
520
70
0,20 / 0,09
15
110,0
115,8
0,4
1,6
560
79
0,20 / 0,09
15
120,0 (4 3/4")
125,8
0,4
1,6
610
88
0,20 / 0,08
15
127,0 (5")
132,8
0,4
1,6
630
90
0,18 / 0,08
15
140,0
145,8
0,4
1,6
660
92
0,15 / 0,08
15
152,0 (6")
157,8
0,4
1,6
780
105
0,10 / 0,07
15
160,0
165,8
0,4
1,6
850
114
0,09 / 0,06
15
203,0 (8")
209,6
0,4
2,0
1020
140
0,08 / 0,05
15
Zwischengrößen und Größen bis max. DN800 auf Anfrage erhältlich. (Mindestabnahme 10 Meter)
PU Saug-Förderschlauch SMARTFLEX® 2.0, sehr schwer
Ab
59,38 €*
Flexibler und schwerer Spiralschlauch aus Polyurethan, schwer entflammbar. Geeignet für die Absaugung und den Transport von abrasiven, granulatförmigen Medien, insbesondere in der holzverarbeitenden Industrie.
Einsatzbereiche
Absaugung von grobkörnigen Medien mit hohem Durchsatz
für abriebverursachende Feststoffe, gasförmige und flüssige Medien
Granulat-Förderschlauch
Transport von Spänen
Absaugung und Transport von Papierfasern
Förderung von Pellets / Holzpellets
Werkstoff
Polyether-Polyurethan
Spirale aus Federstahldraht
Wandstärke 2,0 mm (ohne Spirale)
Eigenschaften
schwer entflammbar nach DIN 4102 B1
hydrolyse- und mikrobenbeständig
permanent antistatisch (R <= 108 Ohm)
konform zur TRGS 727 und ATEX 2014/34/EU
sehr glatter Strömungskanal
hohe Abriebfestigkeit und gute Kälteflexibilität
gute Benzin- und Ölbeständigkeit
halogen- und weichmacherfrei
ableitfähig gem. BGI 739-2 bei Erdung der Spirale
Temperaturbereich: -40°C bis +100°C
Technische Daten
Innen-Ømm
Außen-Ømm
Materialstärkemm
Spiralstärkemm
Gewichtg/m
Biegeradiusmm
Betriebsdruck / Vakuumbar bei 20°C
Max. Rollenlängem
50,0 (2")
63,0
2,0
2,0
1450
130
2,45 / 1,0
15
60,0
73,0
2,0
2,0
1500
150
2,40 / 1,0
15
80,0 (3 1/8")
93,6
2,0
2,3
2000
250
2,20 / 0,95
15
102,0 (4")
115,6
2,0
2,3
2400
400
2,00 / 0,90
15
127,0 (5")
140,6
2,0
2,3
3350
650
1,54 / 0,90
10
152,0 (6")
166,4
2,0
2,7
3400
800
1,50 / 0,85
10
Zwischengrößen und Größen bis max. DN 250 auf Anfrage. (Mindestabnahme 10 Meter)
PU Saug-Förderschlauch SMARTFLEX® 0.7, mittelschwer
Ab
12,14 €*
Flexibler und mittelschwerer Spiralschlauch aus Polyurethan, schwer entflammbar. Geeignet für die Absaugung und Transport von abrasiven, granulatförmigen Medien, insbesondere in der holzverarbeitenden Industrie.
Einsatzbereiche
Transport feinkörniger Partikel wie Stäube und Pulver
Absaugung von Papier- und Textilfasern
Absaug- und Förderschlauch für abriebverursachende Feststoffe, flüssige und gasförmige Medien
Schutzschlauch gegen mechanische Belastungen
Ölnebelabsaugung
an Laubsaugern und Rasenmähern
Ansaugschlauch für Granulate
Förderung von Pellets / Holzpellets
Werkstoff
Polyether-Polyurethan
Spirale aus Federstahldraht
Wandstärke 0,7 mm (ohne Spirale)
Eigenschaften
schwer entflammbar nach DIN 4102 B1
hydrolyse- und mikrobenbeständig
permanent antistatisch (R <= 108 Ohm)
konform zur TRGS 727 und ATEX 2014/34/EU
sehr glatter Strömungskanal
hohe Abriebfestigkeit und gute Kälteflexibilität
gute Benzin- und Ölbeständigkeit
halogen- und weichmacherfrei
ableitfähig gem. BGI 739-2 bei Erdung der Spirale
Temperaturbereich: -40°C bis +100°C
Technische Daten
Innen-Ømm
Außen-Ømm
Materialstärkemm
Spiralstärkemm
Gewichtg/m
Biegeradiusmm
Betriebsdruck / Vakuumbar bei 20°C
Max. Rollenlängem
25,0 (1 1/4")
31,2
0,7
1,2
210
25
1,40 / 0,40
15
32,0 (1 1/4")
38,2
0,7
1,2
350
32
1,20 / 0,50
15
35,0
41,2
0,7
1,2
370
35
1,20 / 0,40
15
38,0 (1 1/4")
44,2
0,7
1,2
390
38
1,20 / 0,40
15
40,0
46,2
0,7
1,2
400
40
1,15 / 0,40
15
50,0 (2")
56,6
0,7
1,4
450
50
1,00 / 0,25
15
60,0 (2 3/8")
66,6
0,7
1,4
480
60
1,00 / 0,25
15
65,0 (2 5/8")
71,6
0,7
1,4
550
65
1,00 / 0,25
15
75,0 (3")
81,6
0,7
1,4
600
75
0,80 / 0,22
15
80,0 (3 1/8")
86,6
0,7
1,4
650
80
0,80 / 0,20
15
90,0
96,6
0,7
1,4
750
90
0,70 / 0,19
15
102,0 (4")
108,6
0,7
1,4
840
100
0,60 / 0,18
15
110,0
116,6
0,7
1,4
900
110
0,55 / 0,17
15
127,0 (5")
134,0
0,7
1,6
1000
127
0,50 / 0,15
15
140,0
147,0
0,7
1,6
1060
140
0,40 / 0,10
15
150,0 (6")
157,0
0,7
1,6
1120
150
0,38 / 0,10
15
160,0
167,0
0,7
1,6
1200
160
0,35 / 0,08
15
170,0
177,0
0,7
1,6
1300
170
0,30 / 0,07
15
180,0
187,8
0,7
2,0
1450
180
0,30 / 0,07
15
200,0 (8")
207,8
0,7
2,0
1500
200
0,25 / 0,05
15
254,0 (10")
261,8
0,7
2,0
1930
250
0,20 / 0,04
15
300,0 (12")
307,8
0,7
2,0
2310
300
0,15 / 0,02
15
Andere Größen auf Anfrage erhältlich. (Mindestabnahme 10 Meter)
