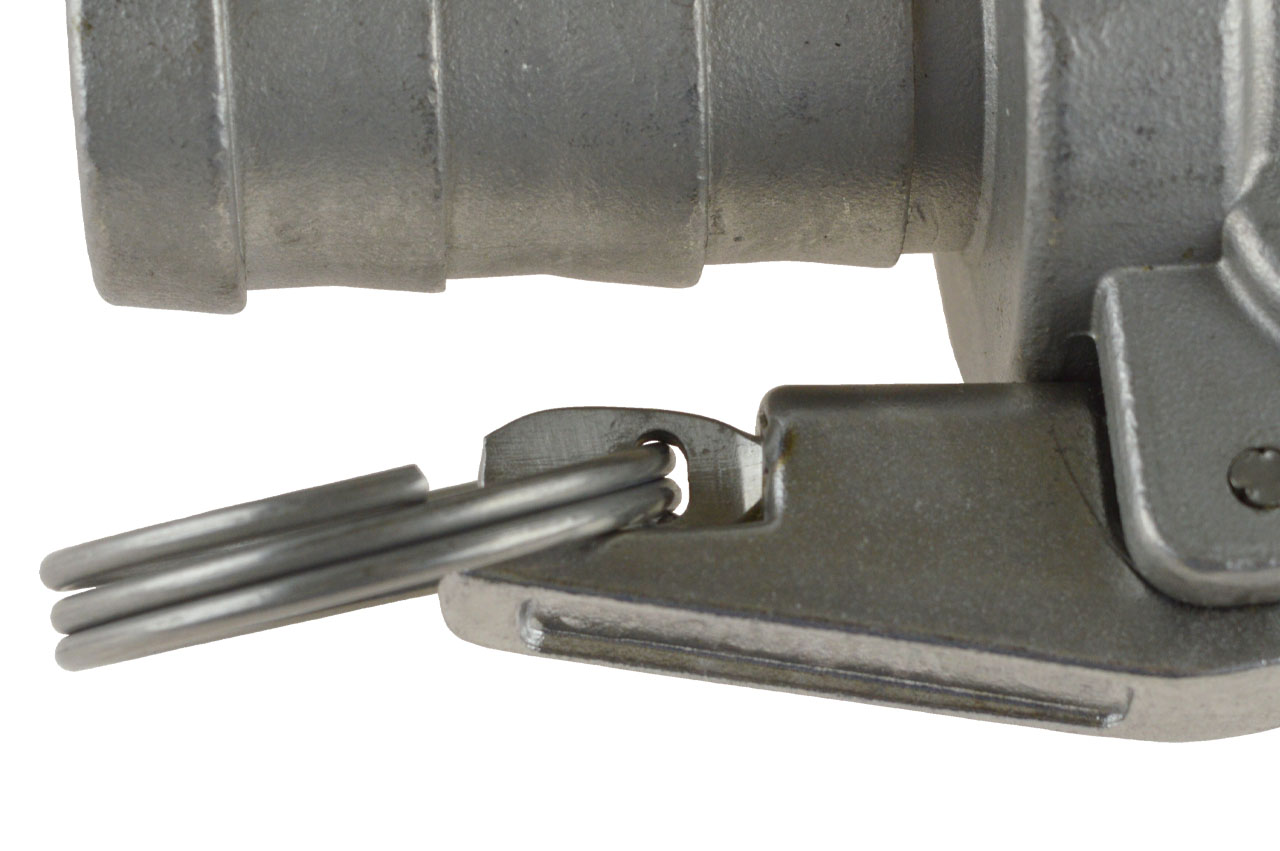

M-Teil mit Schlauchtülle und Sicherheitsverschluss Typ C, System Kamlock, VA

M-Teil Typ C Kupplung System Kamlock mit Schlauchtülle und mit Sicherheitsverschluss für Schelleneinband aus Edelstahl V4A mit NBR-Dichtung (öl- und benzinbeständig).

Eigenschaften

Kupplungstyp C
bis max. +95°C
*Betriebsdruck max. 17 bar (siehe techn. Daten)
Hebel mit Sicherheitsverschluss
voller Durchgang
auf für Feststoffe geeignet

Technische Daten

Kamlock Nennweite DN	Tülle Zoll / mm	*Betriebsdruck bar
25	1" (33,3 mm)	10,0
32	1 1/4" (41,9 mm)	17,0
40	1 1/2" (47,8 mm)	17,0
50	2" (59,6 mm)	17,0
80	3" (87,8 mm)	17,0
100	4" (113,0 mm)	17,0

Anschluss:	M-Teil
Artikelbezeichnung:	Kamlock Typ C, M-Teil
Besonderheit:	mit Sicherheitsverschluss
Werkstoff:	Edelstahl (V4A)
