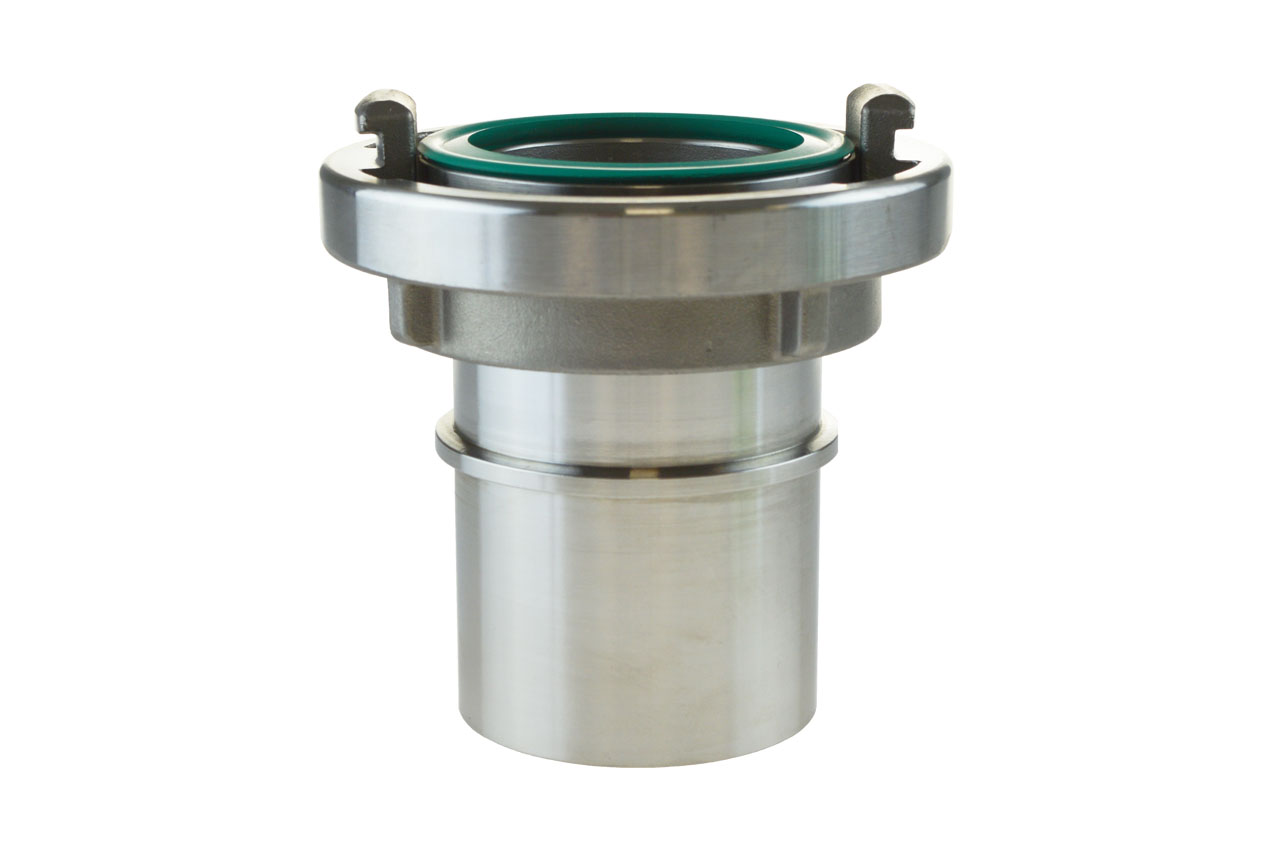

Saugkupplung mit Sicherungsbund, System Storz, Edelstahl

Kupplungsschlüssel für System Storz-Kupplungen aus verzinktem Stahl für die Größen A / B / C und D mit Kunststoffhandgriff für den Einsatz in der Indusdrie, der Feuerwehr, in der Landwirtschaft und in der Bauindustrie sowie für die Schifffahrt.

Sicherungsschelle zur zusätzlichen Sicherung zweier Storz-Kupplungen vor ungewolltem Lösen. Spannen Sie die Sicherungsschelle um die beiden Kupplungen, um diese am selbstständigen Lösen, z.B. durch Drehen des Schlauches, zu hindern. Größen passend zu Außendurchmesser C-52 -> 98 mm B-75 -> 126 mm A-110 -> 182 mm

Zweiteilige Klemmschalen aus Edelstahl nach EN 14420-3 (DIN 2817) für den Einband von Kupplungen mit glattem Schlauchstutzen und Sicherungsbund. Komplett mit Schrauben und Muttern.Betriebsdruck max. PN 25 bis NW 125, darüber max. PN 16. ein Satz besteht jeweils aus zwei Halbschalen inklusive Schrauben pro Armatur wird ein Satz Klemmschalen benötigt Montagehilfsschrauben nicht inbegriffen!  Unsere Montageanleitung finden Sie unter den Links (siehe unterhalb der technischen Daten). Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund nach EN 14420, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt. Technische Daten Für Schläuche Innen-Ø x Wandstärkemm Spannbereich ca.mm 13,0 x 5,0 22,0 - 24,0 19,0 x 6,0 30,0 - 33,0 25,0 x 6,0 36,0 - 38,0 32,0 x 6,0 43,0 - 45,0 32,0 x 8,0 47,0 - 49,0 38,0 x 6,5 50,0 - 52,0 38,0 x 8,0 53,0 - 55,0 50,0 x 6,0 61,0 - 63,0 50,0 x 8,0 65,0 - 67,0 50,0 x 10,0 69,0 - 71,0 65,0 x 7,0 78,0 - 80,0 75,0 x 8,0 90,0 - 92,0 100,0 x 8,0 114,0 - 119,0

Kupplungsschlüssel für System Storz-Kupplungen aus Temperguss für die Größen A / B / C und F für den Einsatz in der Indusdrie, der Feuerwehr, in der Landwirtschaft und in der Bauindustrie sowie für die Schifffahrt.

Zweiteilige Klemmschalen aus Aluminium wahlweise in blau oder rot nach EN 14420-3 (DIN 2817) für den Einband von Kupplungen mit glattem Schlauchstutzen und Sicherungsbund. Komplett mit Schrauben und Muttern. Betriebsdruck max. 25 bar ein Satz besteht jeweils aus zwei Halbschalen inklusive Schrauben pro Armatur wird ein Satz Klemmschalen benötigt Montagehilfsschrauben nicht inbegriffen! Unsere Montageanleitung finden Sie unter den Links (siehe unterhalb der technischen Daten). Die Klemmschalen sind auf Kundenwunsch auch in den Farben weiß, gelb und schwarz erhältlich. Bitte fragen Sie Ihre Wunschfarbe direkt bei uns an. Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund nach EN 14420, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt. Technische Daten Für Schlauchabmessungen (Innen-Ø x Wandstärke)mm Spannbereich ca.mm 19,0 x 6,0 30,0 - 33,0 25,0 x 6,0 36,0 - 39,0 32,0 x 6,0 43,0 - 46,0 38,0 x 6,5 50,0 - 53,0 50,0 x 8,0 63,0 - 67,0 75,0 x 8,0 89,0 - 93,0

Zweiteilige Klemmschalen aus Messing nach EN 14420-3 (DIN 2817) für den Einband von Kupplungen mit glattem Schlauchstutzen und Sicherungsbund. Komplett mit Schrauben und Muttern.Betriebsdruck max. PN 25 bis NW 125, darüber max. PN 16 (*ausgenommen leichte Ausführung) ein Satz besteht jeweils aus zwei Halbschalen inklusive Schrauben pro Armatur wird ein Satz Klemmschalen benötigt Montagehilfsschrauben nicht inbegriffen! Unsere Montageanleitung finden Sie unter den Links (siehe unterhalb der technischen Daten). Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund nach EN 14420, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt. Technische Daten Für Schläuche Innen-Ø x Wandstärkemm Spannbereich ca.mm 19,0 x 3,3 (leichte Ausführung) 25,0 - 27,0 19,0 x 6,0 30,0 - 32,0 25,0 x 3,5 (leichte Ausführung) 31,0 - 34,0 25,0 x 6,0 36,0 - 38,0 32,0 x 3,5 (leichte Ausführung) 38,0 - 41,0 32,0 x 6,0 43,0 - 45,0 32,0 x 8,0 47,0 - 49,0 38,0 x 6,5 50,0 - 52,0 38,0 x 8,0 53,0 - 55,0 50,0 x 8,0 65,0 - 67,0 65,0 x 7,0 78,0 - 80,0 75,0 x 8,0 90,0 - 92,0 75,0 x 10,0 94,0 - 96,0 * die leichte Ausführung besitzt jeweils nur 1 Schraube pro Seite. (s. Abb.)

Sicherungsschelle zur Sicherung zweier Storz-Kupplungen um ungewolltes selbständiges Lösen der Kupplungen (z.B. durch Drehung des Schlauches) zu verhindern. Erstmalig auch für Übergangsstücke einsetzbar: B-75 / C-52 + C-52 sichert die beiden C-Kupplungen vor selbstständigem Lösen. (Lieferung ohne Kupplungen)

Zweiteilige Klemmschalen aus Aluminium nach EN 14420-3 (DIN 2817) für den Einband von Kupplungen mit glattem Schlauchstutzen und Sicherungsbund. Komplett mit Schrauben und Muttern.Betriebsdruck max. PN 25 bis NW 125, darüber max. PN 16 ein Satz besteht jeweils aus zwei Halbschalen inklusive Schrauben pro Armatur wird ein Satz Klemmschalen benötigt Montagehilfsschrauben nicht inbegriffen! Unsere Montageanleitung finden Sie unter den Links (siehe unterhalb der technischen Daten). Vorteile des KlemmschalensystemsDie Verbindung zwischen Schlauchstutzen mit Sicherungsbund nach EN 14420, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt. Technische Daten Für Schlauchabmessung (Innen-Ø x Wandstärke)mm Spannbereich ca.mm 13,0 x 5,0 22,0 - 24,0 19,0 x 6,0 30,0 - 32,0 25,0 x 5,0 34,0 - 36,0 25,0 x 6,0 36,0 - 38,9 25,0 x 8,0 40,0 - 42,0 32,0 x 5,0 41,0 - 43,0 32,0 x 6,0 43,0 - 45,0 32,0 x 8,0 47,0 - 49,0 38,0 x 5,0 47,0 - 49,0 38,0 x 6,5 50,0 - 52,0 38,0 x 8,0 53,0 - 55,0 38,0 x 10,0 57,0 - 60,0 40,0 x 7,0 53,0 - 55,0 40,0 x 10,0 59,0 - 61,0 50,0 x 6,0 61,0 - 63,0 50,0 x 8,0 65,0 - 67,0 50,0 x 10,0 69,0 - 71,0 63,0 x 6,0 74,0 - 76,0 63,0 x 8,0 78,0 - 82,0 63,0 x 10,0 84,0- 87,0 75,0 x 6,5 87,0 - 89,0 75,0 x 8,0 90,0 - 92,0 75,0 x 10,0 94,0 - 96,0 75,0 x 12,0 98,0 - 100,0 80,0 x 8,0 95,0 - 97,0 80,0 x 10,0 99,0 - 101,0 100,0 x 8,0 115,0 - 117,0 100,0 x 10,0 119,0 - 121,0 100,0 x 12,0 123,0 - 125,0
