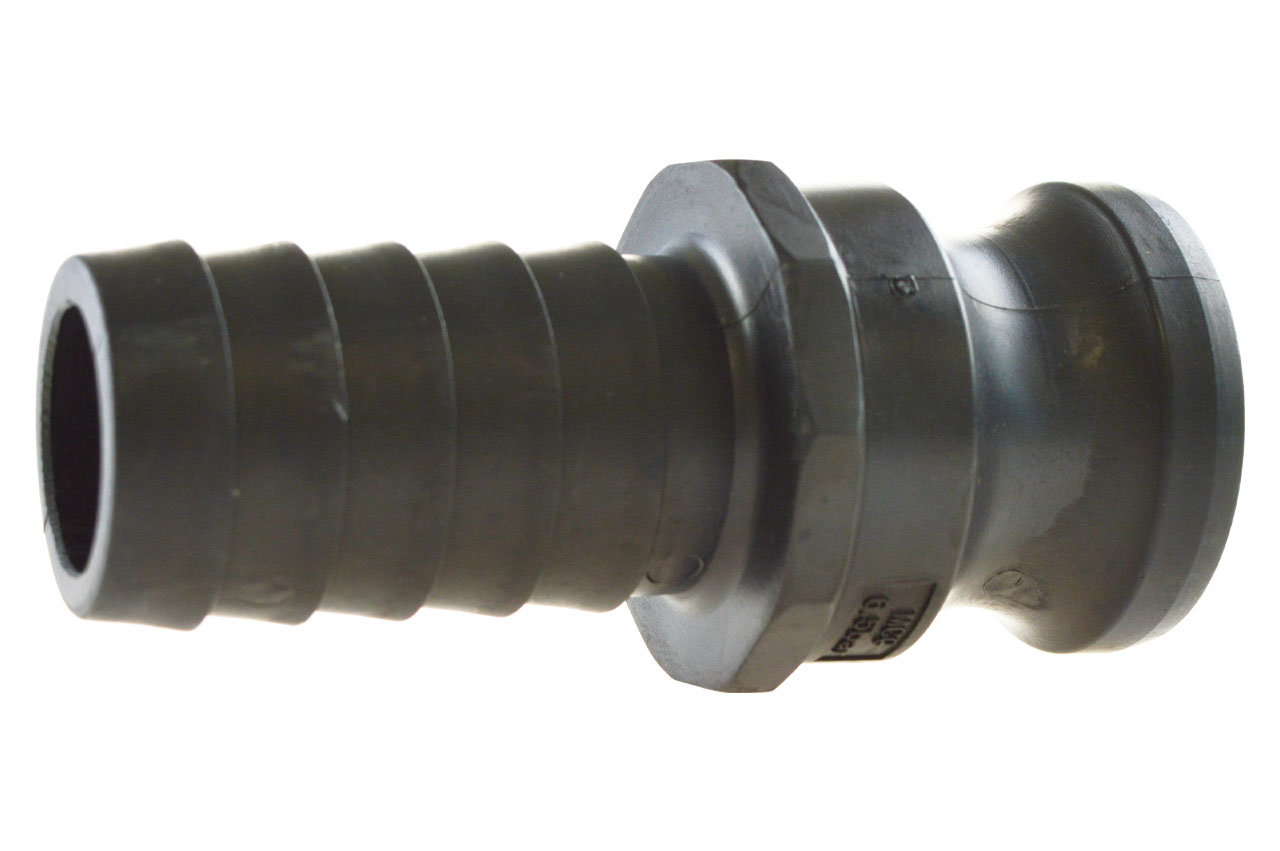

V-Teil mit Schlauchtülle und Sicherungsbund, Typ E, System Kamlock, PP
1,55 €*
Artikel lagernd. Lieferzeit 2-4 Werktage²
V-Teil Typ E mit gerilltem Schlauchstutzen und Sicherungsbund, System Kamlock aus Aluminium.
Eigenschaften
- Kupplungstyp E
- Temperaturbereich: -10°C bis +60°C (kurzzeitig +80°C)
- *Betriebsdruck max. 8,5 bar bei bis max. +40°C
- Hebel aus Edelstahl mit Sicherungsringen
- chemisch beständig z.B. gegen Agrarchemikalien und Flüssigdünger
Die Schlaucheinbindung erfolgt mittels Schalen-Schlauchklemmen (Klemmschalen) nach EN 11420-3 (DIN 2817).
- Lieferung ohne Klemmschalen
- Klemmschalen separat im Shop erhältlich (siehe Zubehör)
Vorteile des Klemmschalensystems
Die Verbindung zwischen Schlauchstutzen mit Sicherungsbund, Klemmschalensystemen nach EN 11420-3 und dem passenden Schlauch gelten als eine der hochwertigsten Verbindungen. Ist der Schlauch richtig dimensioniert, greift der Sicherungssteg der Klemmschale tief genug in den Sicherungsbund des Schlauchstutzens ein. Mit Hilfe der vier Innensechskantschrauben der Klemmschalen wird eine hohe Spannkraft auf das Rippenprofil der Klemmschale erreicht, welches den Schlauch auf die Armatur presst. Nicht nur die einfache und schnelle Montage mit Standard-Werkzeugen ist ein weiterer Vorteil, auch die geringe Verletzungsgefahr, weil es im ganzen Verbund keine scharfen Kanten gibt.
Technische Daten
| Kamlock Nennweite DN |
Tülle mm |
*Betriebsdruck bar |
| 20 | 21,0 | 8,5 |
| 25 | 27,0 | 8,5 |
| 32 | 34,0 | 6,5 |
| 40 | 40,0 | 6,5 |
| 50 | 51,0 | 6,5 |
| Anschluss: | V-Teil |
|---|---|
| Artikelbezeichnung: | Kamlock Typ E, V-Teil |
| Werkstoff: | Polypropylen (PP) |
