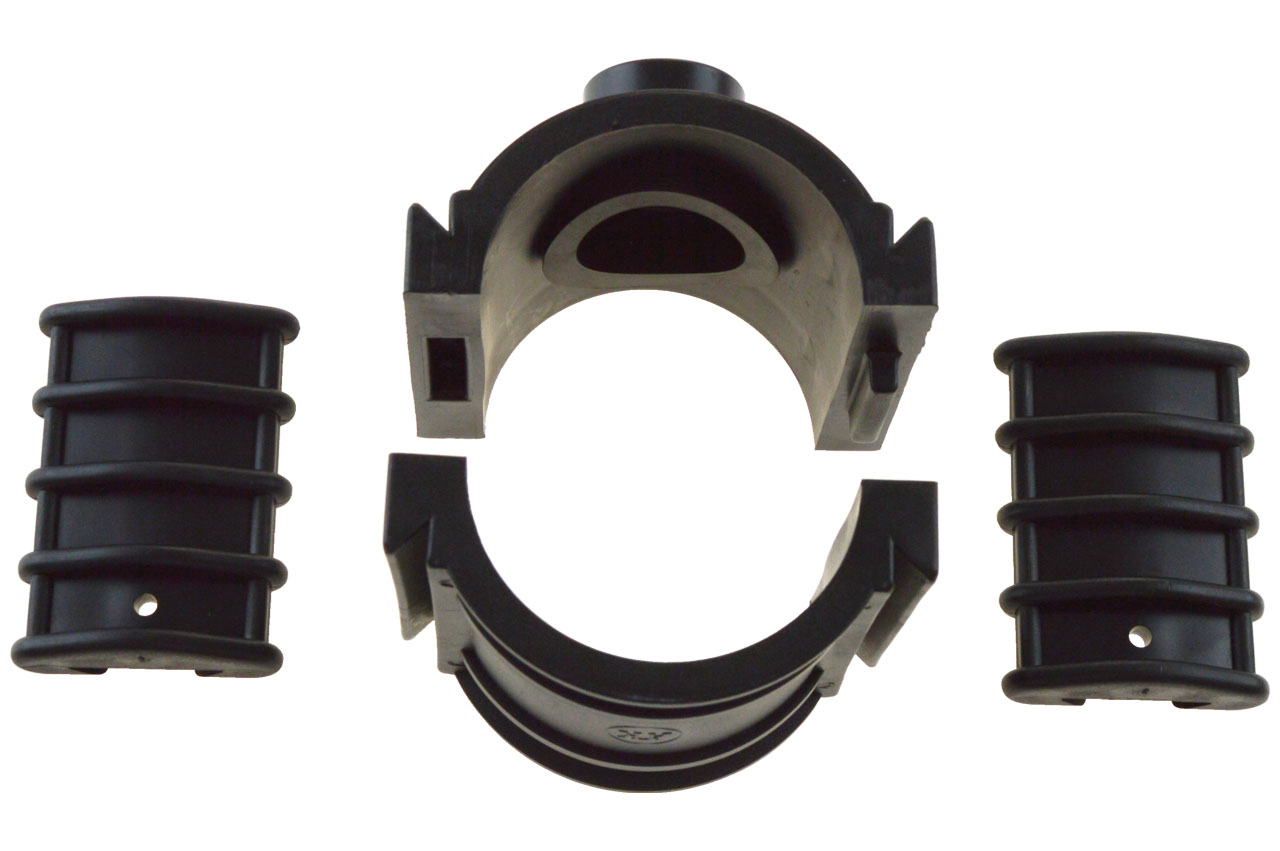

Anbohrschelle 63 mm mit 1/2" Innengewinde, Klemmleisten, PP

Anbohrschelle mit Innengewinde aus PP (Polypropylen) für die Verwendung mit PE- und PVC-Rohren. Komplett mit Schrauben und NBR-Gummi-Dichtung.Die Anbohrschellen eignen sich aufgrund der verwendeten Werkstoffe für die Beförderung von flüssigen Nahrungsmitteln. Verstärktes Modell: Mit einem Verstärkungsring aus rostfreiem Edelstahl. Betriebsdruck: max. 10 bis 16 bar (größenabhängig - siehe Tabelle) bei einer Temperatur von +20°C Materialien Körper und Deckel (A) - schwarze Polypropylen-Copolymere mit hoher UV-Widerstandsfähigkeit Dichtung (B) - spezieller elastomerischer Acrylonitril-Gummi (NBR) 70 Shore A Verstärkungsring (C) - INOX-Stahl AISI 430 nur für Typ 105 – 106 Schraubenmaterial (D) - Sechskantschrauben und Muttern aus verzinktem/verchromtem Stahl UNI 5739, Muttern gem. Norm UNI 5588 Gesundheitliche VorschriftenDie Linie der Anbohrschellen eignet sich zur Leitung von Flüssigkeiten für den Lebensmittelgebrauch, da die verwendeten Materialien mit den geltenden nationalen und internationalen Vorschriften konform sind. Prüfnormen für PE-Rohre: UNI 7990, DIN 8074, UNI EN 12201 für Gewinde / Druckwiderstand: UNI ISO 7/1 UNI ISO 228/1, ANSI ASME B1-20.1 nach internationalem Prüfstandard: ISO 13460 Technische Daten Innen-Ømm InnengewindeZoll Anzahl SchraubenStück Betriebsdruckbar bei +20°C 20,0 1/2" (18,7 mm) 2 10 25,0 1/2" (18,7 mm), 3/4" (24,2 mm) 2 16 32,0 1/2" (18,7 mm), 3/4" (24,2 mm), 1" (30,3 mm) 2 16 40,0 3/4" (24,2 mm), 1" (30,3 mm) 2 16 50,0 3/4" (24,2 mm), 1" (30,3 mm) 2 16 63,0 1/2" (18,7 mm), 3/4" (24,2 mm), 1" (30,3 mm) 4 16 63,0 1 1/4" (39,0 mm) 4 10

Anbohrschelle mit Innengewinde aus PP (Polypropylen) für die Verwendung mit PE- und PVC-Rohren. Komplett mit Schrauben und NBR-Gummi-Dichtung.Die Anbohrschellen eignen sich aufgrund der verwendeten Werkstoffe für die Beförderung von flüssigen Nahrungsmitteln. Betriebsdruck: max. 6 bis 16 bar (größenabhängig - siehe Tabelle) bei einer Temperatur von +20°C Materialien Körper und Deckel (A) - schwarze Polypropylen-Copolymere mit hoher UV-Widerstandsfähigkeit Dichtung (B) - spezieller elastomerischer Acrylonitril-Gummi (NBR) 70 Shore A Verstärkungsring (C) - Niro-Stahl AISI 430 UNI X8Cr17, W.Nr. 148289 für Ausführungen 105/106 Schraubenmaterial (D) - Sechskantschrauben und Muttern aus verzinktem/verchromtem Stahl UNI 5739, Muttern gem. Norm UNI 5588 Gesundheitliche VorschriftenDie Linie der Anbohrschellen eignet sich zur Leitung von Flüssigkeiten für den Lebensmittelgebrauch, da die verwendeten Materialien mit den geltenden nationalen und internationalen Vorschriften konform sind. Prüfnormen für PE-Rohre: UNI 7990, DIN 8074, UNI EN 12201 für Gewinde / Druckwiderstand: UNI ISO 7/1 UNI ISO 228/1, ANSI ASME B1-20.1 nach internationalem Prüfstandard: ISO 13460 Technische Daten Innen-Ømm InnengewindeZoll Anzahl SchraubenStück Metall-Stützhülse  Betriebsdruckbar bei +20°C 20,0 1/2" (18,7 mm) 2 - 10 25,0 1/2" (18,7 mm), 3/4" (24,2 mm) 2 - 16 32,0 1/2" (18,7 mm), 3/4" (24,2 mm), 1" (30,3 mm) 2 nur 3/4" IG 16 40,0 1/2" (18,7 mm), 3/4" (24,2 mm), 1" (30,3 mm) 2 nur 3/4" IG 16 50,0 1/2" (18,7 mm), 3/4" (24,2 mm), 1" (30,3 mm), 1 1/4" (39,0 mm) 2 (1/2", 1 1/4" IG 4 Stück) nur 1 1/4" IG 16 63,0 1/2" (18,7 mm), 3/4" (24,2 mm), 1" (30,3 mm) 4 - 16 63,0 1 1/4" (39,0 mm) 4 - 10 63,0 1 1/2" (44,9 mm) 4 mit Metall-Stützhülse 12,5 75,0 1/2" (18,7 mm), 3/4" (24,2 mm), 1" (30,3 mm) 4 nur 1/2" IG, 1" IG 16 75,0 1 1/4" (39,0 mm), 1 1/2" (44,9 mm), 2" (56,7 mm) 4 mit Metall-Stützhülse 12,5 90,0 3/4" (24,2 mm), 1" (30,3 mm) 4 nur 1" IG 16 90,0 1 1/4" (39,0 mm), 1 1/2" (44,9 mm), 2" (56,7 mm) 4 mit Metall-Stützhülse 12,5 110,0 3/4" (24,2 mm), 1" (30,3 mm) 4 - 16 110,0 1 1/2" (44,9 mm), 2" (56,7 mm) 4 mit Metall-Stützhülse 12,5 110,0 3" (85,0 mm) 4 mit Metall-Stützhülse 6 125,0 1" (30,3 mm) 4 - 6 125,0 1 1/2" (44,9 mm), 2" (56,7 mm) 4 mit Metall-Stützhülse 6 140,0 1" (30,3 mm), 1 1/2" (44,9 mm), 2" (56,7 mm) 6 nur 1 1/2" IG, 2" IG 6 160,0 3/4" (24,2 mm), 1" (30,3 mm), 1 1/2" (44,9 mm) 6 - 6 160,0 2" (56,7 mm), 3" (85,0 mm), 4" (110,1 mm) 6 mit Metall-Stützhülse 6 180,0 1 1/2" (44,9 mm) 6 - 6 200,0 1 1/2" (44,9 mm), 2" (56,7 mm), 3" (85,0 mm) 6 mit Metall-Stützhülse 6 225,0 1" (30,3 mm), 2" (56,7 mm) 6 mit Metall-Stützhülse 6 250,0 1" (30,3 mm), 2" (56,7 mm), 3" (85,0 mm) 6 - 6 315,0 1 1/2" (44,9 mm), 3" (85,0 mm) 6 - 6

Innengewinde-Anbohrschelle mit Doppel-Abzweigung und Metall-Stützhülse PN 16 aus PP (Polypropylen) für die Verwendung mit PE- und PVC-Rohren. Komplett mit Schrauben und NBR-Gummi-Dichtung.Die Anbohrschellen eignen sich aufgrund der verwendeten Werkstoffe neben der Wasserbeförderung auch für die Beförderung von flüssigen Nahrungsmitteln. Betriebsdruck: 16 bar bei einer Temperatur von +20°C Materialien Körper und Deckel (A) - schwarze Polypropylen-Copolymere mit hoher UV-Widerstandsfähigkeit Dichtung (B) - spezieller elastomerischer Acrylonitril-Gummi (NBR) 70 Shore A Verstärkungsring (C) - Niro-Stahl AISI 430 UNI X8Cr17, W.Nr. 148289 für Ausführungen 105/106 Schraubenmaterial (D) - Sechskantschrauben und Muttern aus verzinktem/verchromtem Stahl UNI 5739, Muttern gem. Norm UNI 5588 Gesundheitliche VorschriftenDie Linie der Anbohrschellen eignet sich zur Leitung von Flüssigkeiten für den Lebensmittelgebrauch, da die verwendeten Materialien mit den geltenden nationalen und internationalen Vorschriften konform sind. Prüfnormen für PE-Rohre: UNI 7990, DIN 8074, UNI EN 12201 für Gewinde / Druckwiderstand: UNI ISO 7/1  UNI ISO 228/1, ANSI ASME B1-20.1 nach internationalem Prüfstandard: ISO 13460
