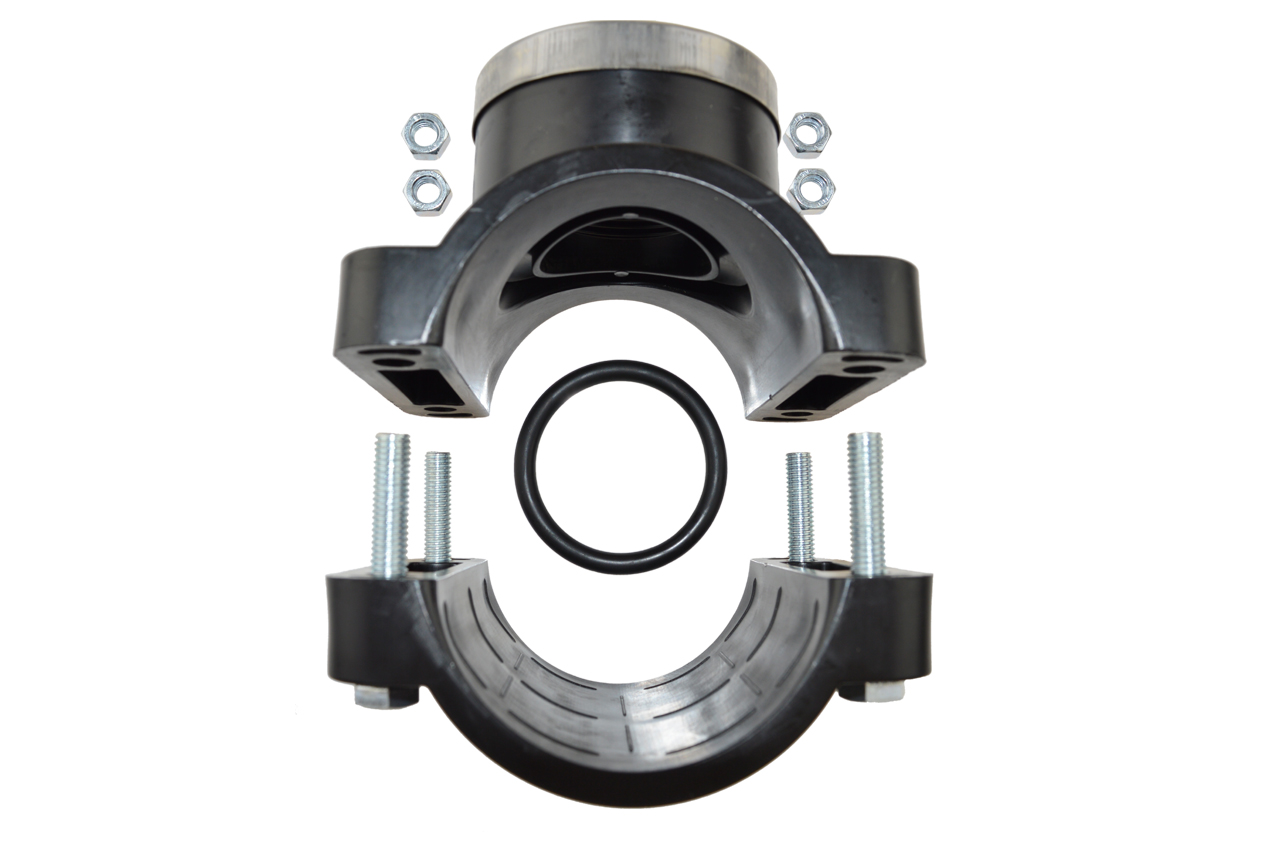

Anbohrschelle mit Innengewinde, verstärkt, PP

Anbohrschelle mit Innengewinde, verstärkt, PP - Explosionszeichnung

Anbohrschelle mit Innengewinde aus PP (Polypropylen) für die Verwendung mit PE- und PVC-Rohren. Komplett mit Schrauben und NBR-Gummi-Dichtung.
Die Anbohrschellen eignen sich aufgrund der verwendeten Werkstoffe für die Beförderung von flüssigen Nahrungsmitteln.

Verstärktes Modell: Mit einem Verstärkungsring aus rostfreiem Edelstahl.

Betriebsdruck: max. 10 bis 16 bar (größenabhängig - siehe Tabelle) bei einer Temperatur von +20°C

Materialien

Körper und Deckel (A) - schwarze Polypropylen-Copolymere mit hoher UV-Widerstandsfähigkeit
Dichtung (B) - spezieller elastomerischer Acrylonitril-Gummi (NBR) 70 Shore A
Verstärkungsring (C) - INOX-Stahl AISI 430 nur für Typ 105 – 106
Schraubenmaterial (D) - Sechskantschrauben und Muttern aus verzinktem/verchromtem Stahl UNI 5739, Muttern gem. Norm UNI 5588

Gesundheitliche Vorschriften
Die Linie der Anbohrschellen eignet sich zur Leitung von Flüssigkeiten für den Lebensmittelgebrauch, da die verwendeten Materialien mit den geltenden nationalen und internationalen Vorschriften konform sind.

Prüfnormen

für PE-Rohre: UNI 7990, DIN 8074, UNI EN 12201
für Gewinde / Druckwiderstand: UNI ISO 7/1 UNI ISO 228/1, ANSI ASME B1-20.1
nach internationalem Prüfstandard: ISO 13460

Technische Daten

Innen-Ø mm	Innengewinde Zoll	Anzahl Schrauben Stück	Betriebsdruck bar bei +20°C
20,0	1/2" (18,7 mm)	2	10
25,0	1/2" (18,7 mm), 3/4" (24,2 mm)	2	16
32,0	1/2" (18,7 mm), 3/4" (24,2 mm), 1" (30,3 mm)	2	16
40,0	3/4" (24,2 mm), 1" (30,3 mm)	2	16
50,0	3/4" (24,2 mm), 1" (30,3 mm)	2	16
63,0	1/2" (18,7 mm), 3/4" (24,2 mm)	4	16
63,0	1 1/4" (39,0 mm)	4	10

Anschluss:	Innengewinde
Artikelbezeichnung:	Anbohrschelle
Einsatzbereich:	Brauchwasser, Unterflurbewässerung
Werkstoff:	Polypropylen (PP)

Angaben zum Hersteller und zur Produktsicherheit (GPSR)

Irritec Deutschland GmbH
Gassenäcker 14
89195 Staig
Deutschland

E-Mail: info@irritec.com
https://irritec.com
