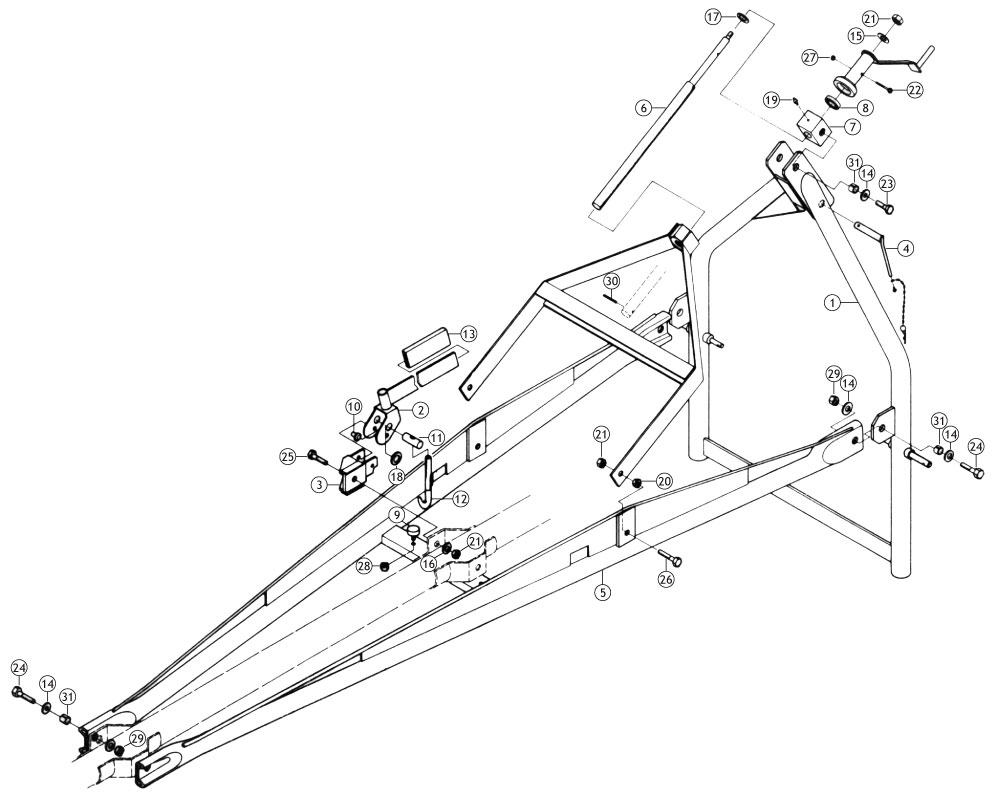

Explosionszeichnung

für Eisele Dreipunktaufhängung

Fehlende Ersatz- und Verschleißteile auf Anfrage.

Platzhalter
Eisele Dreipunktaufhängung
Position Artikel Stück Bestell-Nr.
1 Bügel verzinkt 1 V84386
2 Exzenterhebel 2 37623
3 Halterung 2 V74135
4 Steckbolzen 1 V67899 Auf Anfrage
5 Tragarm 1 V72664 Auf Anfrage
6 Gewindespindel TR30 x 6 x 700 mm 1 V73501
7 Spindelführung 60 x 60 x 53 mm 1 V74306
8 Axial-Rillenkugellager 51204 1 19319
9 Anschlagpuffer Form D 2 28713
10 Flachniet B12 x 15 mm 4 33495
11 Führungsbolzen D30 x 40 mm 2 33494
12 Hakenschraube M20 x 155 mm 2 33492
13 Handgriff 2 32584
14 Scheibe 14 x 25 x 3 mm 10 30478
15 Scheibe A17 x 30 x 3 mm 1 29154
16 Scheibe A17 x 30 x 3 mm 2 29154
17 Scheibe 22 1 26840
18 Scheibe 31 x 45 x 5 mm 2 31038
19 Schmiernippel AM 6 1 28895
20 Sechskantmutter 2 29135 Auf Anfrage
21 Sechskantmutter M16 5 29849
22 Sechskantschraube 1 32358 Auf Anfrage
23 Sechskantschraube M12 x 30 mm 2 30743
24 Sechskantschraube 4 31553 Auf Anfrage
25 Sechskantschraube M16 x 40 mm 2 31267
26 Sechskantschraube M16 x 50 mm 2 31009
27 Sechskantmutter 1 29848 Auf Anfrage
28 Sechskantmutter 2 27249 Auf Anfrage
29 Sechskantmutter 4 29406 Auf Anfrage
30 Spannstift 8 x 32 mm 1 31650
31 Spannstift 21 x 14 mm 6 33027
