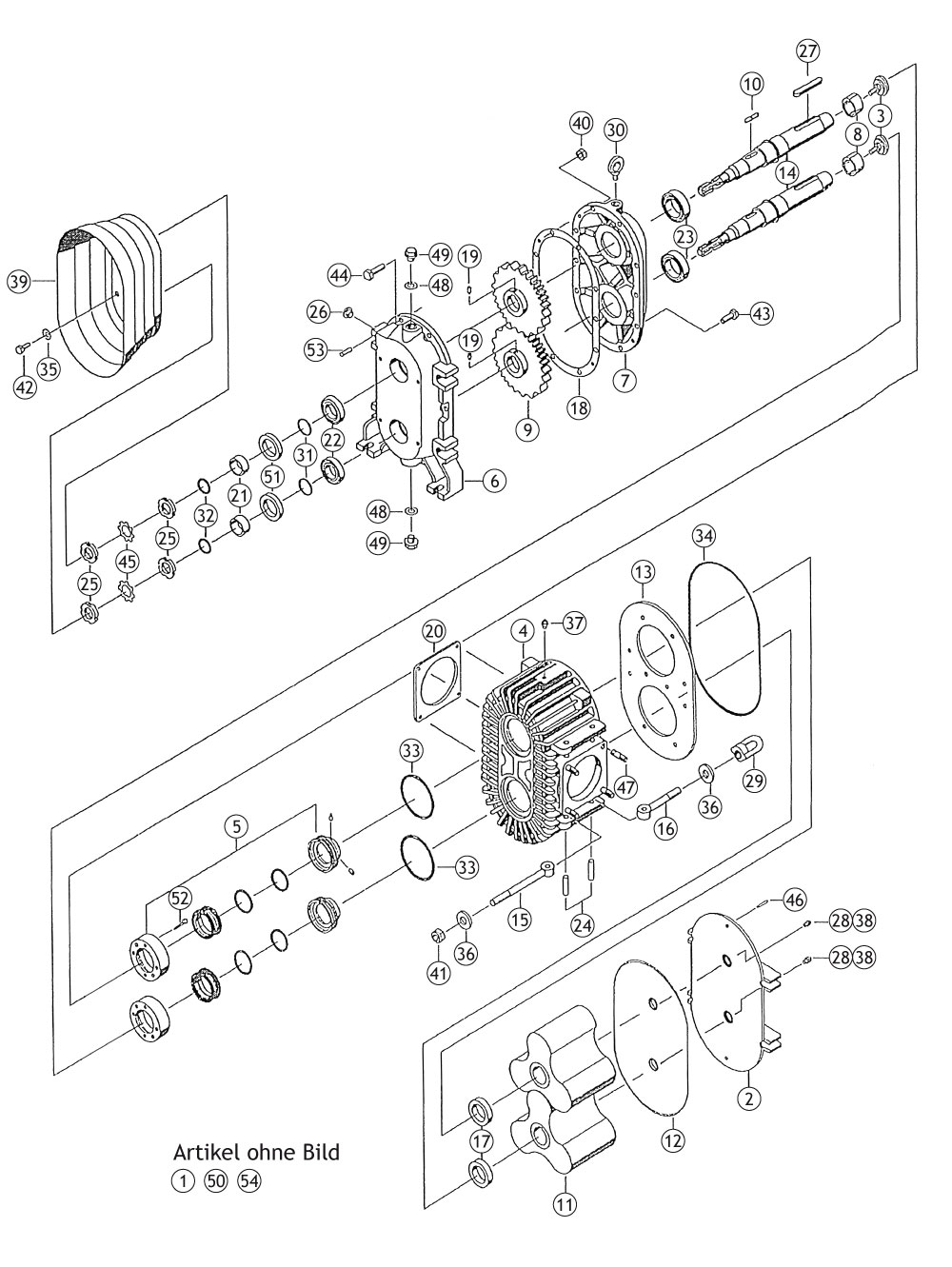

Explosionszeichnung

für Eisele Rotationspumpe DK 32 V

Fehlende Ersatz- und Verschleißteile auf Anfrage.

Position Artikel Stück Bestell-Nr.
1 Abziehvorrichtung 1 Z82262
2 Deckel mit Verschleißplatte 1 Z82239
3 Druckscheibe 2 Z81424
4 Gehäuse mit Verschleißplatte 1 Z82240
5 Gleitringdichtung 2 Z85311
6 Lagerflansch A-Seite 1 Z75884
7 Lagerflansch B-Seite 1 Z76860
8 Spannhülse 2 Z81422
9 Stirnzahnrad Z=44 2 Z75944
10 Passfeder A16 x 10 x 50 mm 2 Z77142
11 Rotationsflügel 2 Z84228
12 Verschleißplatte Deckel 1 36145
13 Verschleißplatte Gehäuse 1 Z82236
14 Welle 2 Z81421
15 Augenschraube M20 x 240 mm 4 34012
16 Augenschraube M20 x 150 mm 4 33833
17 Dichtung 60 x 78 x 21 mm 2 33868
18 Dichtung 456 x 280 x 0,3 mm 1 33834
19 Gewindestift M10 x 12 mm 2 36356
20 Gummidichtung 180 x 180 x 5 mm 2 34155
21 Innenring JR 50 x 60 x 25 mm EGS 2 33840
22 Kegelrollenlager 32010X 2 33842
23 Kegelrollenlager 32013X 2 33841
24 Kerbstift 16 x 60 mm 8 33843
25 Nutmutter M40 x 1,5 mm 4 33844
26 Ölstandsauge R1/2 Nr. 148 2 20963
27 Passfeder B18 x 11 x 75 mm 2 35826
28 Reduziernippel R1/4" x R1/8" Nr. 241 2 35186
29 Ringmutter M20 oval 4 33862
30 Ringschraube 1 23001 Auf Anfrage
31 Rundschnurring 50 x 1,5 mm 2 34618
32 Rundschnurring 36 x 7 mm 2 34171
33 Rundschnurring 130 x 3,5 mm 2 31108
34 Rundschnurring 365 x 6,5 mm 1 34013
35 Scheibe R11 4 29997
36 Scheibe 23 8 34158
37 Schmiernippel AR 1/4 3 28680
38 Schmiernippel R 1/8 2 28679
39 Schutztopf 1 33855
40 Sechskantmutter 14 29406 Auf Anfrage
41 Sechskantmutter M20 4 31796
42 Sechskantschraube M10 x 20 mm 4 30288
43 Sechskantschraube M12 x 35 mm 4 30480 Auf Anfrage
44 Sechskantschraube M12 x 50 mm 6 30526 Auf Anfrage
45 Sicherungsblech (wird nicht mehr benötigt) 2 33250
46 Spannstift 8 x 28 mm 2 27448
47 Stiftschraube M12 x 40 mm 8 34327
48 Usitring 27,2 x 36 x 2 mm 2 33804
49 Verschlussschraube R3/4" 2 34187
50 Verschlussstopfen GPN 300 FS 10,7 4 30283
51 Wellendichtring P 60 x 80 x 10 mm 2 33850
52 Zylinderschraube M6 x 25 mm 8 34328
53 Zylinderstift 10 M6 x 36 mm 2 29859
54 Zylinderschraube M6 x 10 mm 10 36004
