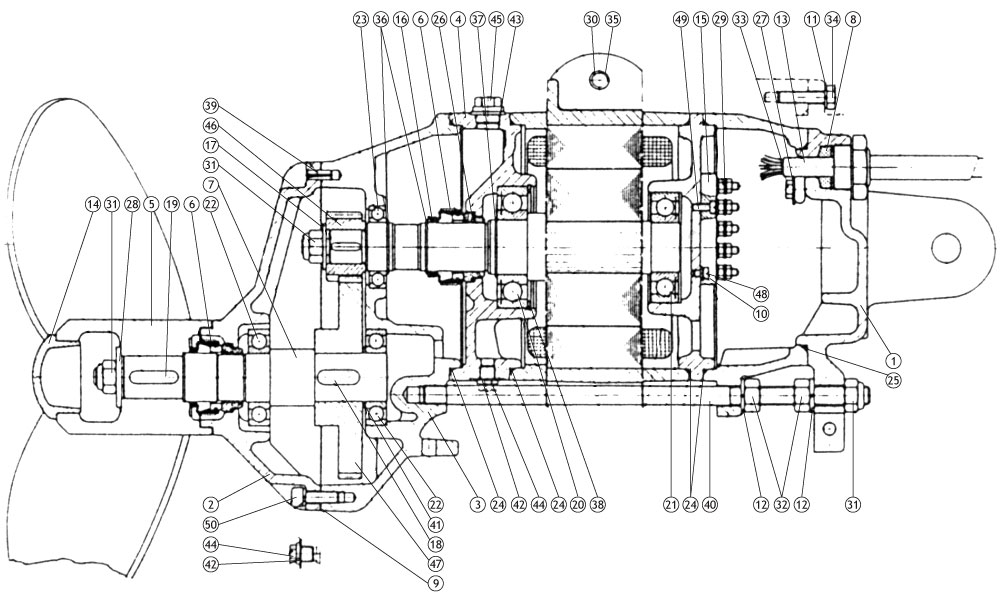

Explosionszeichnung

für Eisele Tauchrührwerk GTWS 104

Fehlende Ersatz- und Verschleißteile auf Anfrage.

Position Artikel Stück Bestell-Nr.
1 Gehäusedeckel 1 V74324
1a Gehäusedeckel mit Kabel 1 V85321
2 Getriebedeckel 1 V74289
3 Gehäuse 1 V74288 Auf Anfrage
4 Lagerflansch A-Seite 1 V74294 Auf Anfrage
5 Propeller 1 V74292
6 Gleitringdichtung komplett 2 V85502
7 Welle D50 x 246 mm 1 V74293
8 Dichtring 35 x 16 x 15 mm 1 32323
9 Dichtung 220 x 287,5 x 0,5 mm 1 33546
10 Federring 1 25725
11 Federring B10 6 33367
12 Federring B16 6 33603
13 Gummikabel 10 x 1,5 mm 1 M81759
14 Haube D60 1 33022
15 Klemmblock, Klemmbrett ST6+ST2,5 1 37755
16 Nilos-Distanzring A40 1 31984
17 Passfeder A6 x 6 x 25 mm 1 13033
18 Passfeder A12 x 8 x 36 mm 1 29036
19 Passfeder A10 x 8 x 40 mm 1 28980
20 Rillenkugellager 6309 2RS 1 28827
21 Rillenkugellager 6308-2RS 1 29104
22 Rillenkugellager 6208 2 10634
23 Rillenkugellager 6008 1 28757
24 Rundschnurring 198 x 4 mm 4 27663
25 Rundschnurring 159 x 3 mm 1 29382
26 Rundschnurring 50 x 4 mm 2 28759
27 Scheibe 1 26043 Auf Anfrage
28 Scheibe 16,5 x 50 x 4 mm 1 31155
29 Scheibe A6,4 mm 24 13198
30 Sechskantmutter / Stoppmutter M16 1 33548
31 Sechskantmutter / Stoppmutter M16 5 33548
32 Sechskantmutter M16 6 30807
33 Sechskantschraube 1 31524 Auf Anfrage
34 Sechskantschraube M10 x 40 mm DIN 933 6 32376
35 Sechskantschraube 16 x 75 mm A2 1 34376
36 Sicherungsring 40 x 1,75 mm 2 21751
37 Sicherungsring 45 x 1,75 mm 1 28818
38 Sicherungsring 100 x 3 mm 1 28765
39 Spannstift 8 x 22 mm 2 28529
40 Stiftschraube M16 x 510 mm 3 33550
41 Stützscheibe 40 x 50 x 2,5 mm 1 30596
42 Usitring 13,7 x 22 x 1,5 mm 2 24865
43 Usitring 21,54 x 28,58 x 2,5 mm 1 28300
44 Verschlussschraube R1/4" 2 10118
45 Verschlussschraube R1/2" 1 28298
46 Zahnrad 21 Z 1 K67116
47 Zahnrad mit Nabe Z-65 M-2,5 1 V74332
48 Zylinderschraube 1 28933 Auf Anfrage
49 Zylinderschraube M6 x 16 mm 2 36005
50 Zylinderschraube M10 x 30 mm 7 33554
