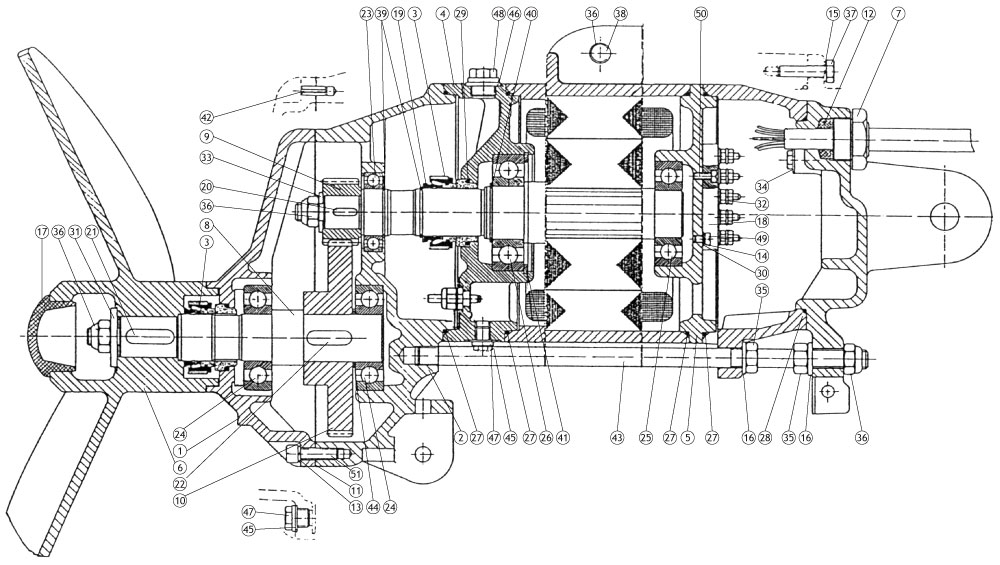

Explosionszeichnung

für Eisele Tauchrührwerk GTWS 1040

Fehlende Ersatz- und Verschleißteile auf Anfrage.

Position Artikel Stück Bestell-Nr.
1 Getriebedeckel 1 V79545
1a Gehäusedeckel 1 V74324
1b Gehäusedeckel mit Kabel 1 V85321
2 Getriebegehäuse 1 V77668
3 Gleitringdichtung komplett 2 V85502
4 Lagerflansch A-Seite 1 V77665
5 Lagerflansch B-Seite 1 V81764
6 Propeller 1 V79531
7 Sechskantdruckschraube SW46 1 M66669
8 Welle D50 x 243,5 mm 1 V77666
9 Zahnrad 21 Z 1 K67116
10 Zahnrad mit Nabe Z-65 M-2,5 1 V74332
11 Dichtung 220 x 287,5 x 0,5 mm 1 33546
12 Dichtungsring 35 x 23 x 16 mm 1 34441
13 Federring 10 7 33553
14 Federring 1 25725
15 Federring B10 6 33367
16 Federring B16 6 33603
17 Haube D60 1 33022
18 Klemmblock, Klemmbrett ST6+ST2,5 1 37755
19 Nilos-Distanzring A40 1 31984
20 Passfeder A6 x 6 x 20 mm 1 13032
21 Passfeder A10 x 8 x 40 mm 1 28980
22 Passfeder A12 x 8 x 36 mm 1 29036
23 Rillenkugellager 6008 1 28757
24 Rillenkugellager 6308-2RS 2 29104
25 Rillenkugellager 6308 1 19680
26 Rillenkugellager 6309 2RS 3 28827
27 Rundschnurring 198 x 4 mm 1 27663
28 Rundschnurring 159 x 3 mm 1 29382
29 Rundschnurring 48 x 4,5 mm 1 34020
30 Scheibe A6,4 mm 1 13198
31 Scheibe 16,5 x 50 x 4 mm 1 31155
32 Scheibe A6,4 mm 24 13198
33 Scheibe 17 1 34709
34 Scheibe 1 26043 Auf Anfrage
35 Sechskantmutter M16 6 30807
36 Sechskantmutter / Stoppmutter M16 6 33548
37 Sechskantschraube M10 x 40 mm DIN 933 6 32376
38 Sechskantschraube 16 x 75 mm A2 1 34376
39 Sicherungsring 40 x 1,75 mm 2 21751
40 Sicherungsring 45 x 1,75 mm 1 28818
41 Sicherungsring 100 x 3 mm 1 28765
42 Spannstift 8 x 22 mm 2 28529
43 Stiftschraube M16 x 510 mm 3 33550
44 Stützscheibe 40 x 50 x 2,5 mm 1 30596
45 Usitring 13,7 x 22 x 1,5 mm 3 24865
46 Usitring 21,54 x 28,58 x 2,5 mm 1 28300
47 Verschlussschraube R 1/4" 3 34556
48 Verschlussschraube R1/2" 1 28298
49 Zylinderschraube 1 28933 Auf Anfrage
50 Zylinderschraube M6 x 16 mm 2 36005
51 Zylinderschraube M10 x 30 mm 7 33554
52 Passscheibe 25 x 35 x 1 mm 1 30622
