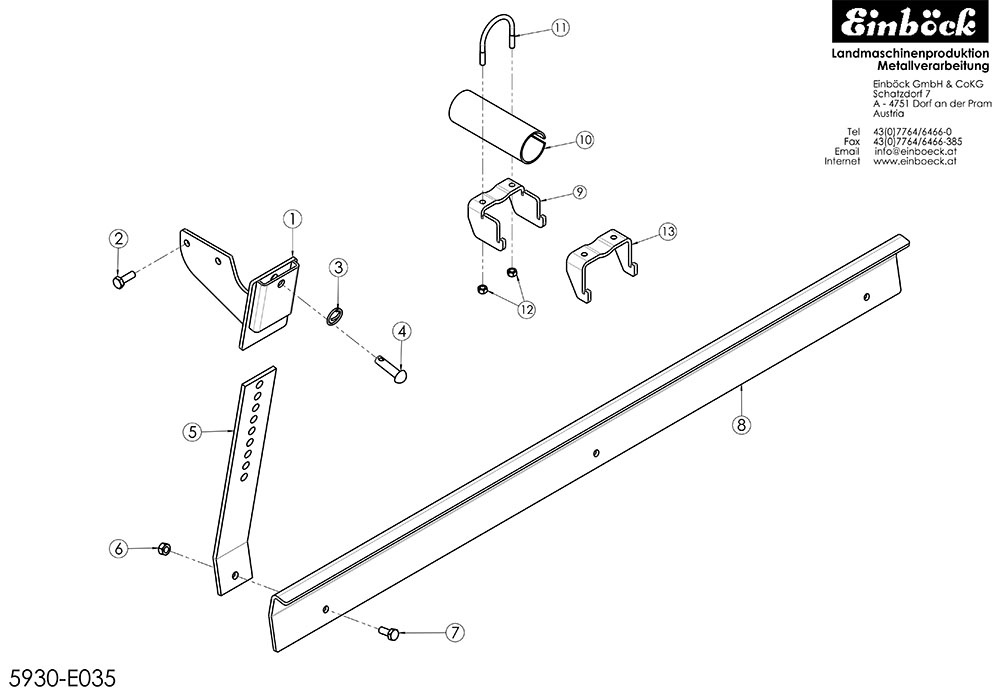

Explosionszeichnung
für Einböck Frontstreifenblech
Fehlende Ersatz- und Verschleißteile auf Anfrage.
| Position | Artikel | Bestell-Nr. | Bemerkung | |
| 1 | Halterung S.Z. |
354-045 | ||
| 2 | SK-Schraube M10 x 30 8.8 verzinkt |
933-M10x030-Zn | ||
| 3 | Sicherungsring ø3 x 25 x1.5 |
15-005 | ||
| 4 | Absteckbolzen ø13 x 50 |
400-035 | ||
| 5 | Schleppblechfeder 70 x 7 mm, 440 mm lang |
15-145 | ||
| 6 | Sicherungsmutter M10 Form V - DIN 980 - 8 - Zn |
980-M10 | ||
| 7 | SK-Schraube M10 x 25 8.8 verzinkt |
933-M10x025-Zn | ||
| 8 | Schleppblech 1400 mm mit 3 Bohrungen (3 Halter) |
354-050 | ||
| 8 | Schleppblech 1250 mm (2 Halter) | 354-052 | Auf Anfrage | |
| 8 | Schleppblech 2000 mm | 354-054 | Auf Anfrage | |
| 9 | Feldfixierung vorne |
354-065 | ||
| 10 | Schutzrohr für Gabel geschlitzt |
354-068 | ||
| 11 | Rundstahlbügel - M8 x 58 mm lichte Weite |
10-026 | ||
| 12 | Sicherungsmutter M 8 Form V - DIN 980 - 8 - Zn |
980-M08 | ||
| 13 | Feldfixierung hinten |
354-066 |
