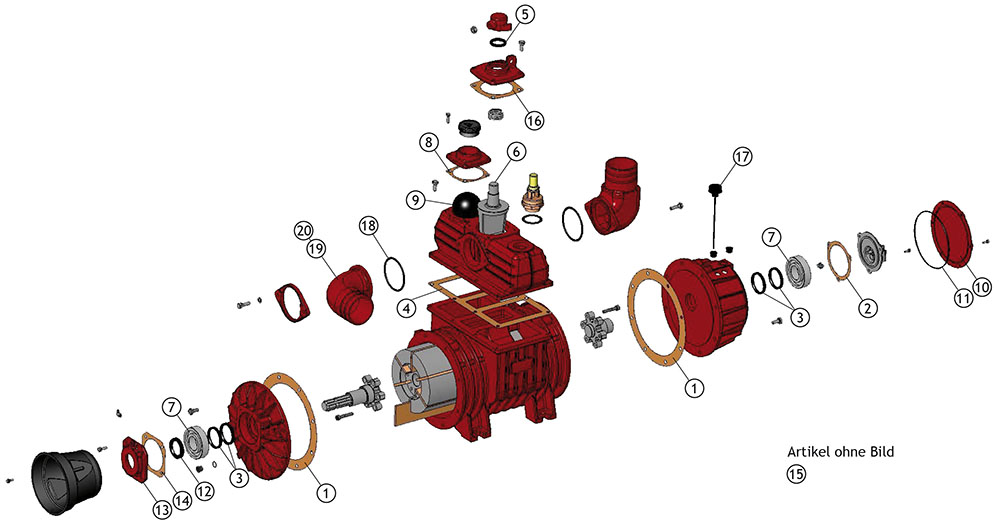

Explosionszeichnung
für Battioni & Pagani Euro-Star 60 DV
Fehlende Ersatz- und Verschleißteile auf Anfrage.
| Position | Artikel | Ident-Nr. | Bestell-Nr. | |
| 1 | Gehäusedichtung |
4030108017 | 2AS4 | |
| 2 | Dichtung hintere Abdeckung |
4030108018 | 2AS13 | |
| 3 | Wellendichtring 55 x 68 x 8 mm |
5030300013 | 2AS18 | |
| 4 | Kollektordichtung | 4030109030 | 2E39 | Auf Anfrage |
| 5 | Wellendichtring 35 x 50 x 7 mm |
5030300015 | 2AS40 | |
| 6 | Inverterkegel |
4010701010 | 2E47 | |
| 7 | Rillenkugellager 6309 |
5012107012 | 2AS48 | |
| 8 | Dichtung Ventilträgerabdeckung |
4030109017 | 2AS50 | |
| 9 | Schwimmerkugel Ø 90 mm |
5060410007 | 2AS56 | |
| 10 | Deckel Öltank | 4010601040 | 2AS57 | Auf Anfrage |
| 11 | Rundschnurring |
5030210003 | 2AS58 | |
| 12 | Wellendichtring 65 x 85 x 10 mm | 5030300016 | 2AS60 | Auf Anfrage |
| 13 | Abdeckung vorne | 4010601125 | 2AS152 | Auf Anfrage |
| 14 | Dichtung vorne | 4030108020 | 2AS62 | Auf Anfrage |
| 15 | Keil DIN 6885 (ohne Abb.) | 5050707009 | 2AS65 | Auf Anfrage |
| 16 | Kollektordichtung |
4030109025 | 2E78 | |
| 17 | Stöpsel Öleinfüllung mit Stab |
5060605003 | 2AS132 | |
| 18 | Abdichtungsring Auspuffkrümmer OR 189 |
5030210008 | 2AS142 | |
| 19 | Schlauchanschluss / Auspuffkrümmer Ø 80 mm |
4010901019 | 2AS145 | |
| 20 | Schlauchanschluss / Auspuffkrümmer Ø 100 mm |
4010901020 | 2ASE145 |
