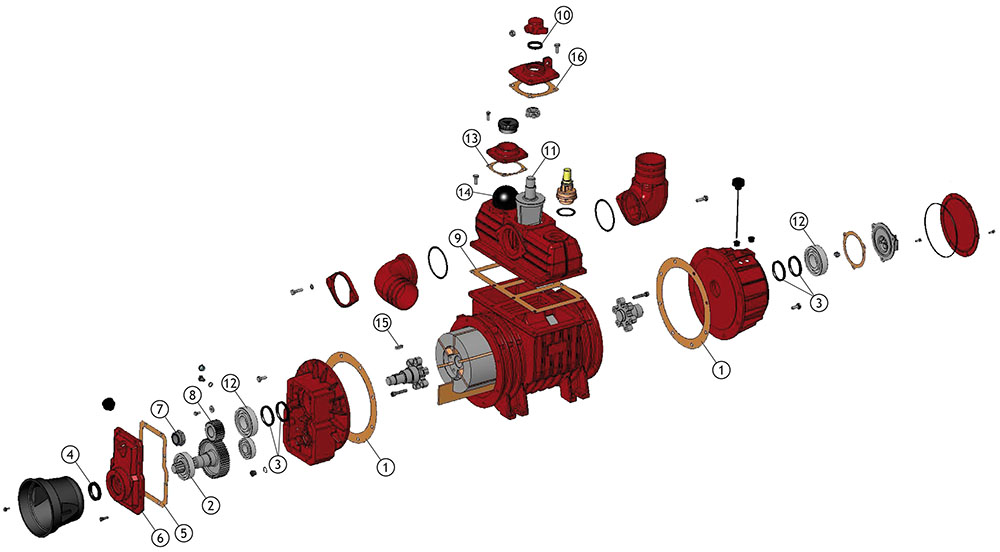

Explosionszeichnung
für Battioni & Pagani Euro-Star MV 60 / 72 / 84
Fehlende Ersatz- und Verschleißteile auf Anfrage.
| Position | Artikel | Ident-Nr. | Bestell-Nr. | |
| 1 | Gehäusedichtung |
4030108017 | 2AS4 | |
| 2 | Kugellager 6308 |
5012107011 | 2AS12 | |
| 3 | Wellendichtring 55 x 68 x 8 mm |
5030300013 | 2AS18 | |
| 4 | Wellendichtring 40 x 62 x 10 mm |
5030300014 | 2AS27 | |
| 5 | Dichtung Getriebedeckel |
4030108019 | 2AS28 | |
| 6 | Getriebedeckel | 4010601118 | 2AS150 | Auf Anfrage |
| 7 | Sicherungsmutter M30 x 2 x 19 mm |
5050300005 | 2AS32 | |
| 8 | Ritzel Z26 - M2.5 |
4020607009 | 2AS33 | |
| 9 | Kollektordichtung | 4030109030 | 2E39 | Auf Anfrage |
| 10 | Wellendichtring 35 x 50 x 7 mm |
5030300015 | 2AS40 | |
| 11 | Inverterkegel |
4010701010 | 2E47 | |
| 12 | Rillenkugellager 6309 |
5012107012 | 2AS48 | |
| 13 | Dichtung Ventilträgerabdeckung |
4030109017 | 2AS50 | |
| 14 | Schwimmerkugel Ø 90 mm |
5060410007 | 2AS56 | |
| 15 | Keil DIN 6885 | 5050707009 | 2AS65 | Auf Anfrage |
| 16 | Dichtung Kollektordeckel |
4030109025 | 2E78 |
