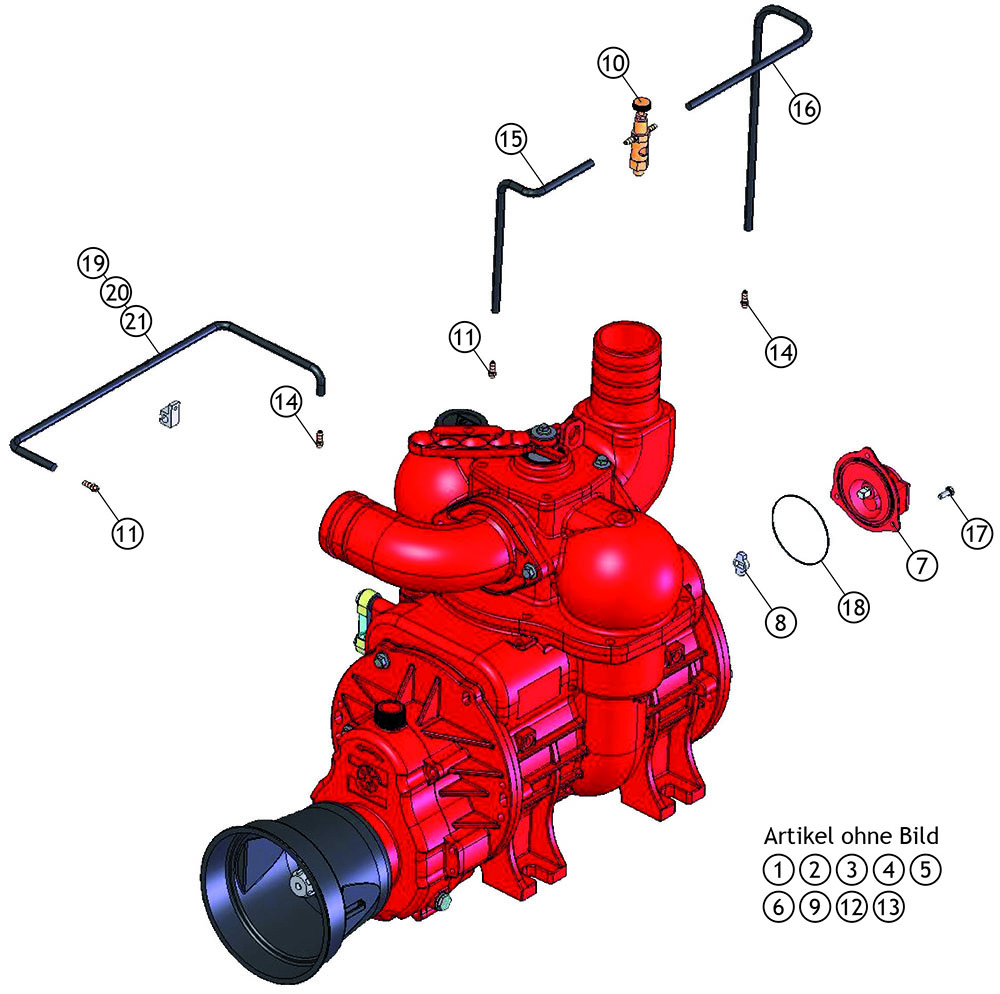

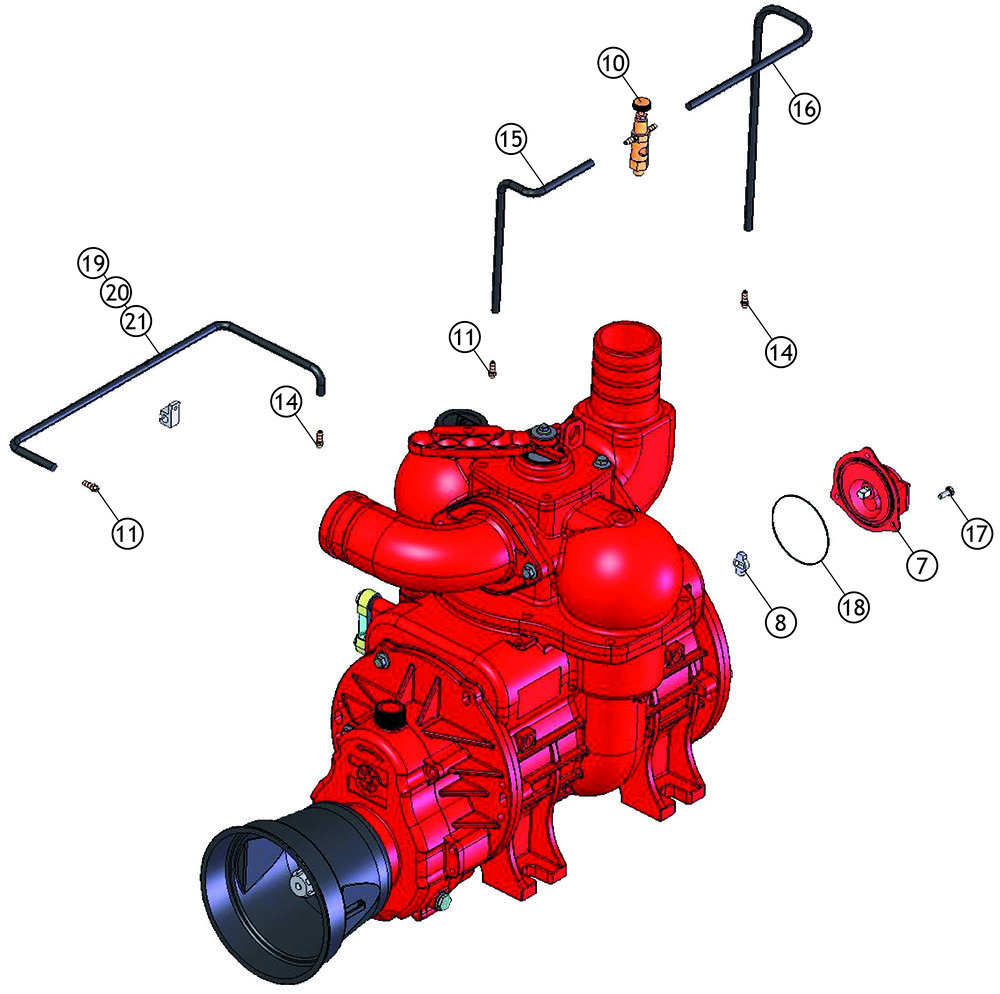

Explosionszeichnung

für Battioni & Pagani LF Druckschmierung bei MEC und MEC II

Fehlende Ersatz- und Verschleißteile auf Anfrage.

Platzhalter - Leeres Bild
Position Artikel Ident-Nr. Bestell-Nr.
1 Ölpumpendeckel (ohne Abb.)
 4010604001 2LF1
2 Dichtung nicht mehr lieferbar
 4030108030 2LF2
3 Antriebszahnrad (ohne Abb.)
 4020507007 2LF3
4 Angetriebenes Zahnrad (ohne Abb.)
 4020507008 2LF4
5 Schraube M5 x 12 TE (ohne Abb.)
 5050107001 2LF6
7 Ölpumpe komplett
 6080200001 2LF70
8 Mitnehmer für Ölpumpe
 4010006002 2LB2
9 Nippel 90° M10 x 1 (MEC 4000) (ohne Abb.)
 5040303003 2LF11
10 Tropföler doppelt mit Schauglas
 5040200003 2LF12
11 Nippel M10 x 1 mm
 5040303004 2LF13
12 Schlauch 5 x 10,5 x 170 mm (ohne Abb.)
 5080110002 2LF15
13 Schlauch 5 x 10,5 x 400 mm (ohne Abb.)
 5080110002 2LF16
14 Nippel M6 x 1 mm
 5040303013 2LF17
15 Schlauch Ø 5 x 10,5 x 210 mm
 5080110002 2LF19
16 Schlauch Ø 5 x 10,5 x 470 mm
 5080110002 2LF20
17 Schraube M6 x 16 TE
 5050107005 2LF21
18 Rundschnurring OR 86824 für Ölpumpe
 5030210028 2LF22
19 Ölschlauch Ø 5 x 10,5 x 500 mm (MEC 9000) - 2LF25
20 Ölschlauch Ø 5 x 10,5 x 550 mm (MEC 11000)
 - 2LF26
21 Ölschlauch Ø 5 x 10,5 x 600 mm (MEC 13500)
 - 2LF27
