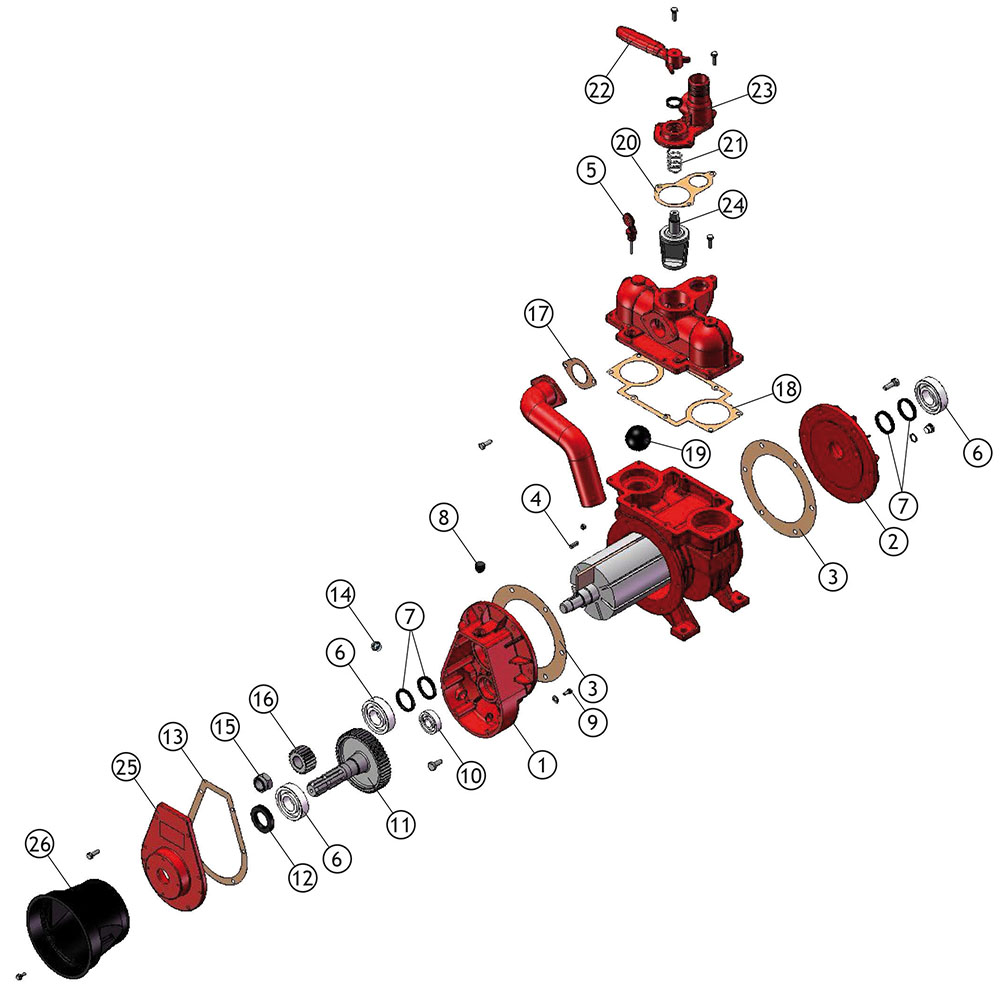

Explosionszeichnung
für Battioni & Pagani MEC 4000
Fehlende Ersatz- und Verschleißteile auf Anfrage.
| Position | Artikel | Ident-Nr. | Bestell-Nr. | |
| 1 | Gehäuse Übersetzungsgetriebe |
4010301002 | 2M2 | |
| 2 | Hinterer Flansch | 4010401002 | 2M3 | Auf Anfrage |
| 3 | Flanschdichtung |
4030108004 | 2M4 | |
| 4 | Passfeder 6 x 6 x 25 mm |
5050707002 | 2AM6 | |
| 5 | Ölmessstab 55 mm |
5060100001 | 2M10 | |
| 6 | Rillenkugellager 6307 |
5012107070 | 2AM12 | |
| 7 | Wellendichtring 40 x 52 x 7 mm |
5030300004 | 2M18 | |
| 8 | Öleinfüllschraube 3/8", Gas |
5060605001 | 2AM21 | |
| 9 | Stöpsel Ölablass M8 x 16 TE | 5050107011 | 2M23 | Auf Anfrage |
| 10 | Rillenkugellager 6304 |
5012107006 | 2AM25 | |
| 11 | Zahnrad mit Welle Z55 - M 2.5 |
4020507002 | 2AM26 | |
| 12 | Wellendichtring 35 x 62 x 10 mm |
5030300005 | 2AM27 | |
| 13 | Dichtung Getriebedeckel |
4030108006 | 2AM28 | |
| 14 | Schauglas |
5060105004 | 2AM30 | |
| 15 | Sicherungsmutter M24 x 2 mm |
5050300001 | 2AM32 | |
| 16 | Ritzel Z21 - M2,5 |
4020607002 | 2AM33 | |
| 17 | Seitliche Kollektordichtung |
4030110002 | 2M37 | |
| 18 | Kollektordichtung, Kopfdichtung |
4030109003 | 2M39 | |
| 19 | Gummikugel Ø 55 mm | 5060410005 | 2M41 | Auf Anfrage |
| 20 | Dichtung Kollektordeckel |
4090703004 | 2M42 | |
| 21 | Feder |
4012007001 | 2M45 | |
| 22 | Handgriff, Umschalthebel |
4010801007 | 2AM60 | |
| 23 | Kollektordeckel Ø 60 mm | 4010601011 | 2ME61 | Auf Anfrage |
| 24 | Inverterkegel |
4010701002 | 2M62 | |
| 25 | Gehäusedeckel |
4010601115 | 2AM94 | |
| 26 | Zapfwellenschutz |
4060505000 | 2AM95 |
