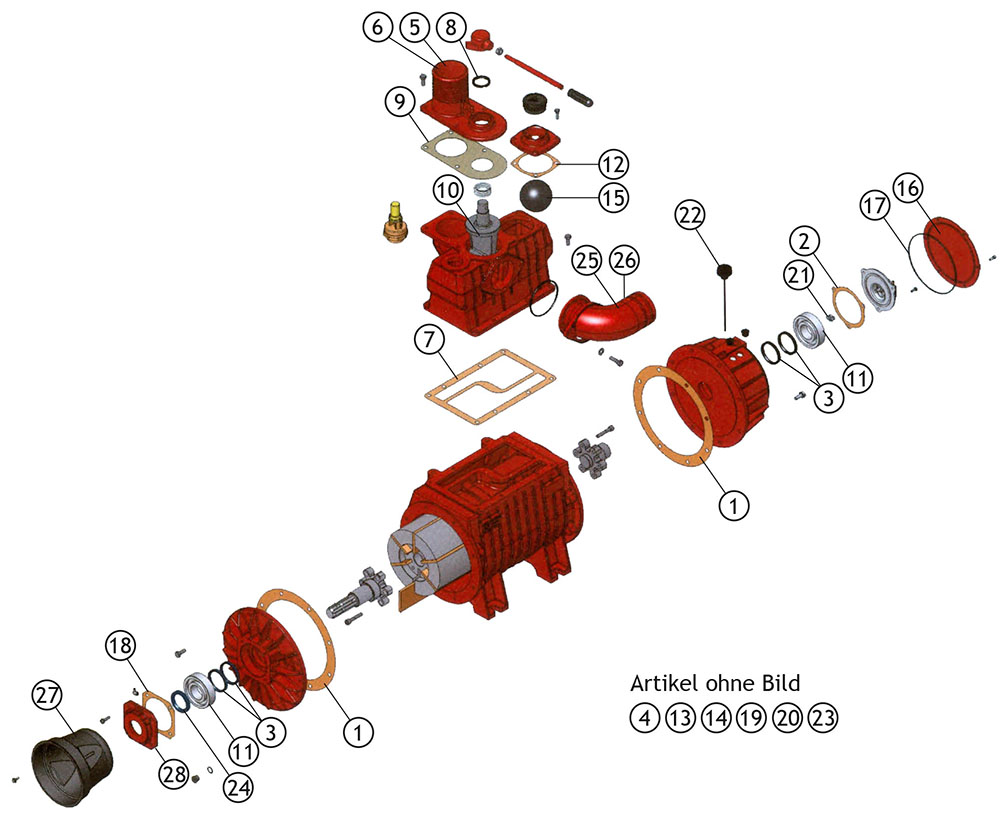

Explosionszeichnung
für Battioni & Pagani SE 1000 / 12000 D
Fehlende Ersatz- und Verschleißteile auf Anfrage.
| Position | Artikel | Ident-Nr. | Bestell-Nr. | |
| 1 | Gehäusedichtung |
4030108017 | 2AS4 | |
| 2 | Dichtung hintere Abdeckung |
4030108018 | 2AS13 | |
| 3 | Wellendichtring 55 x 68 x 8 mm |
5030300013 | 2AS18 | |
| 4 | Ölablassschraube M10 x 16 TE (ohne Abb.) |
5050107018 | 2AM23 | |
| 5 | Kollektordeckel Ø 80 mm |
4010601036 | 2AS31 | |
| 6 | Kollektordeckel Ø 100 mm |
4010601037 | 2ASE31 | |
| 7 | Kollektordichtung |
4030109015 | 2AS39 | |
| 8 | Wellendichtring 35 x 50 x 7 mm |
5030300015 | 2AS40 | |
| 9 | Dichtung Kollektordeckel |
4030109016 | 2AS42 | |
| 10 | Inverterkegel |
4010701008 | 2AS47 | |
| 11 | Rillenkugellager 6309 |
5012107012 | 2AS48 | |
| 12 | Dichtung Ventilträgerabdeckung |
4030109017 | 2AS50 | |
| 13 | Schlauch 5 x 10,5 x 170 mm (ohne Abb.) |
5080110002 | 2LF15 | |
| 14 | Schlauch 5 x 10,5 x 170 mm (ohne Abb.) |
5080110002 | 2LF15 | |
| 15 | Gummikugel Ø 90 mm |
5060410007 | 2AS56 | |
| 16 | Abdeckung Öltank | 4010601040 | 2AS57 | Auf Anfrage |
| 17 | Rundschnurring |
5030210003 | 2AS58 | |
| 18 | Dichtung vordere Abdeckung | 4030108020 | 2AS62 | Auf Anfrage |
| 19 | Keil 10 x 8 x 50 mm (ohne Abb.) | 5050707009 | 2AS65 | Auf Anfrage |
| 20 | Schraube M14 x 30 TE (ohne Abb.) | 5050107029 | 2AS68 | Auf Anfrage |
| 21 | Mitnehmer für Ölpumpe |
4010006002 | 2LB2 | |
| 22 | Stöpsel Öleinfüllung mit Stab |
5060605003 | 2AS132 | |
| 23 | Ölreglerhahn, 3 Wege (ohne Abb.) |
5040200004 | 2AS134 | |
| 24 | Wellendichtring 45 x 65 x 10 mm | 5030300022 | 2AS163 | Auf Anfrage |
| 25 | Schlauchanschluss / Auspuffkrümmer Ø 80 mm |
4010406017 | 2AS145 | |
| 26 | Schlauchanschluss / Auspuffkrümmer Ø 100 mm |
4010406015 | 2ASE145 | |
| 27 | Zapfwellenschutz |
4060505000 | 2AM95 | |
| 28 | Vordere Abdeckung | 4010601125 | 2AS152 | Auf Anfrage |
