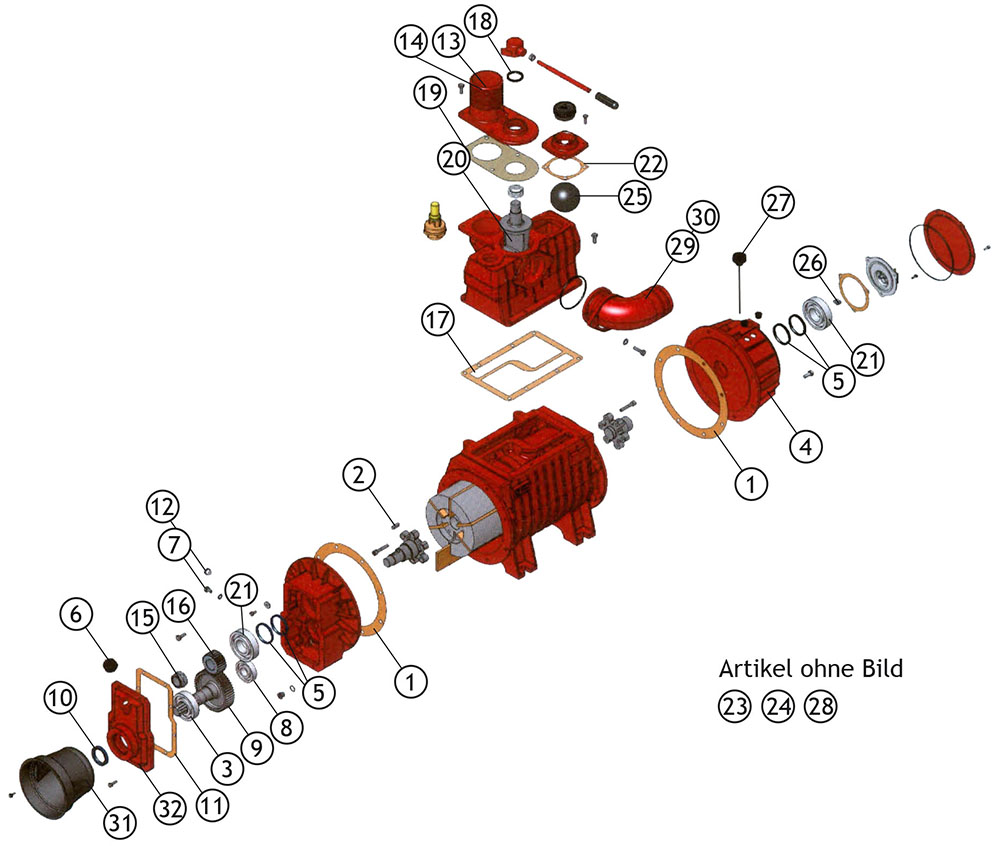

Explosionszeichnung

für Battioni & Pagani SE 1000 / 12000 M

Fehlende Ersatz- und Verschleißteile auf Anfrage.

Platzhalter - Leeres Bild
Position Artikel Ident-Nr. Bestell-Nr.
1 Gehäusedichtung
 4030108017 2AS4
2 Passfeder 8 x 7 x 30 mm
 5050707005 2AS6
3 Rillenkugellager 6308
 5012107011 2AS12
4 Gehäuse 4030108018 2AS3 Auf Anfrage
5 Wellendichtring 55 x 68 x 8 mm
 5030300013 2AS18
6 Stöpsel Öleinfüllung Ø 1/2"
 5060605002 2AS21
7 Ölablassschraube M10 x 16 TE
 5050107018 2AM23
8 Rillenkugellager 6306
 5012107009 2AS25
9 Zahnrad mit Welle Z52 - M2.5
 4020507005 2AS26
10 Wellendichtring 40 x 62 x 10 mm
 5030300014 2AS27
11 Dichtung Getriebedeckel
 4030108019 2AS28
12 Schauglas
 5060105004 2AM30
13 Kollektordeckel Ø 80 mm
 4010601036 2AS31
14 Kollektordeckel Ø 100 mm
 4010601037 2ASE31
15 Sicherungsmutter M30 x 2 x 19 mm
 5050300005 2AS32
16 Ritzel Z26 - M2.5
 4020607009 2AS33
17 Kollektordichtung
 4030109015 2AS39
18 Wellendichtring 35 x 50 x 7 mm
 5030300015 2AS40
19 Dichtung Kollektordeckel
 4030109016 2AS42
20 Inverterkegel
 4010701008 2AS47
21 Rillenkugellager 6309
 5012107012 2AS48
22 Dichtung Ventilträgerabdeckung
 4030109017 2AS50
23 Schlauch 5 x 10,5 x 340 mm (ohne Abb.) 5080110002 2AS54 Auf Anfrage
24 Schlauch 5 x 10,5 x 200 mm (ohne Abb.) 5080110002 2AS55 Auf Anfrage
25 Gummikugel Ø 90 mm
 5060410007 2AS56
26 Mitnehmer für Ölpumpe
 4010006002 2LB2
27 Stöpsel Öleinfüllung mit Stab
 5060605003 2AS132
28 Ölreglerhahn, 3 Wege (ohne Abb.)
 5040200004 2AS134
29 Schlauchanschluss / Auspuffkrümmer Ø 80 mm
 4010901019 2AS145
30 Schlauchanschluss / Auspuffkrümmer Ø 100 mm
 4010901020 2ASE145
31 Zapfwellenschutz
 4060505000 2AM95
32 Getriebedeckel 4010601118 2AS150 Auf Anfrage
